PCB FR4là một trong những chất nền bảng mạch in được sử dụng rộng rãi nhất trong ngành công nghiệp điện tử. Trong bài viết toàn diện này, chúng ta khám phá FR4 PCB là viết tắt của từ gì, nó được sản xuất như thế nào, nó được ứng dụng ở đâu và tại sao nó vẫn là vật liệu nền tảng cho thiết kế và sản xuất điện tử hiện đại.
Bài viết này giải thích ý nghĩa của FR4 PCB, các đặc tính, quy trình sản xuất, ưu điểm, hạn chế, ứng dụng trong thế giới thực và so sánh với các vật liệu PCB thay thế. Nó cung cấp những hiểu biết thực tế cho các kỹ sư, người có sở thích, người mua và những người đam mê công nghệ. Bạn cũng sẽ tìm thấy phần Câu hỏi thường gặp chi tiết để giải đáp các câu hỏi phổ biến liên quan đến PCB FR4.

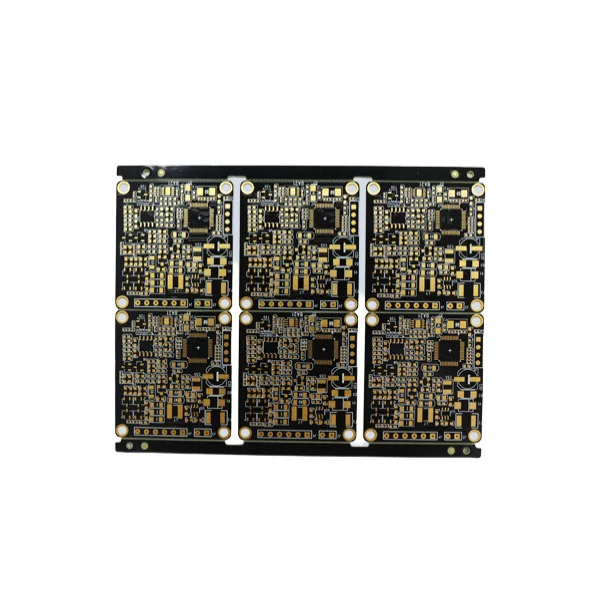

MỘTPCB FR4đề cập đến một bảng mạch in sử dụngFR4làm vật liệu cơ bản. FR4 là viết tắt của “Chất chống cháy 4”, là chỉ định cấp được gán cho vật liệu laminate epoxy gia cố bằng sợi thủy tinh. Đây là chất nền tiêu chuẩn thực tế được sử dụng trên hầu hết các thiết bị điện tử do độ bền cơ học cao, khả năng cách điện tuyệt vời và khả năng hoạt động trong phạm vi nhiệt độ rộng.
Thuật ngữ “PCB” có nghĩa là một nền tảng kết nối các thành phần điện tử thông qua mạch đồng được khắc và các lỗ mạ. Khi kết hợp với FR4, nó tạo thành một bo mạch bền và đáng tin cậy, phù hợp với mọi thứ, từ thiết bị điện tử tiêu dùng giá rẻ đến hệ thống điều khiển công nghiệp.
Sản xuất PCB FR4 bao gồm một số bước chính xác để đảm bảo tính nhất quán và chất lượng. Các thành phần cơ bản bao gồm lá đồng, tấm cán mỏng FR4 và một loạt quy trình biến đổi nguyên liệu thô thành bảng mạch chức năng.
Việc chọn vật liệu FR4 để chế tạo PCB mang lại nhiều lợi ích khiến nó trở nên lý tưởng cho nhiều ứng dụng. Hiệu suất cân bằng, hiệu quả về chi phí và tính linh hoạt của nó góp phần vào việc áp dụng rộng rãi.
Khi chọn vật liệu cho thiết kế PCB, các kỹ sư đánh giá một số đặc tính chính ảnh hưởng đến hiệu suất và độ tin cậy. FR4 thể hiện những đặc điểm thuận lợi trên nhiều tiêu chí.
| Tài sản | Sự miêu tả | Giá trị điển hình / Ghi chú |
|---|---|---|
| Hằng số điện môi (Dk) | Cho biết khả năng lưu trữ năng lượng điện của PCB. | ~4,3–4,8 |
| Ổn định nhiệt | Khả năng chịu nhiệt mà không bị suy giảm. | Lên tới ~130°C |
| Độ bền kéo | Khả năng chống biến dạng cơ học. | Cao |
| Chống cháy | An toàn trong các ứng dụng có nguy cơ cháy nổ. | Đáp ứng xếp hạng UL94 V-0 |
| Chống ẩm | Cần thiết cho các tấm ván trong môi trường ẩm ướt. | Tốt |
PCB FR4 có mặt khắp nơi do tính linh hoạt và độ tin cậy của chúng. Dưới đây là tổng quan về các ứng dụng mà FR4 hoạt động rất tốt.
Các kỹ sư thường lựa chọn giữa FR4 và các vật liệu thay thế như polyimide, Rogers hoặc chất nền lõi kim loại. Mỗi vật liệu mang lại những lợi ích riêng phù hợp với nhu cầu cụ thể.
| Vật liệu | Tốt nhất cho | Thuận lợi | Hạn chế |
|---|---|---|---|
| FR4 | Điện tử tổng hợp | Tiết kiệm chi phí, mạnh mẽ, đáng tin cậy | Không lý tưởng cho RF tần số cao |
| Polyimide | PCB linh hoạt | Khả năng chịu nhiệt cao, linh hoạt | Chi phí cao hơn |
| Rogers | RF tần số cao | Tổn thất thấp, Dk ổn định | Đắt |
| lõi kim loại | Ứng dụng đèn LED nguồn | Tản nhiệt tuyệt vời | Nặng nề và tốn kém |
Hỏi:“FR4” có nghĩa là gì trong PCB?
MỘT:FR4 là viết tắt của “Chất chống cháy 4”, biểu thị lớp phủ epoxy được gia cố bằng thủy tinh có khả năng chống cháy và cung cấp độ bền kết cấu cho PCB.
Hỏi:Tại sao FR4 được sử dụng rộng rãi trong ngành PCB?
MỘT:FR4 kết hợp độ bền cơ học, cách điện, khả năng chịu nhiệt và hiệu quả về mặt chi phí, khiến nó phù hợp với nhiều ứng dụng điện tử.
Hỏi:FR4 có thể được sử dụng trong các ứng dụng RF tần số cao không?
MỘT:Trong khi FR4 được sử dụng trong các mạch tần số thấp hơn thì mạch RF tần số cao thường yêu cầu các vật liệu như Rogers có tổn thất điện môi thấp hơn để có tính toàn vẹn tín hiệu tốt hơn.
Hỏi:Độ ẩm ảnh hưởng đến PCB FR4 như thế nào?
MỘT:FR4 có khả năng chống ẩm tốt nhưng việc tiếp xúc lâu dài với độ ẩm cao vẫn có thể ảnh hưởng đến hiệu suất. Lớp phủ bảo vệ và các lớp phù hợp giúp giảm thiểu điều này.
Hỏi:FR4 có phù hợp với thiết bị điện tử ô tô không?
MỘT:Có, FR4 được sử dụng rộng rãi trong thiết bị điện tử ô tô do tính ổn định nhiệt và độ bền của nó, mặc dù các biến thể nhiệt độ cao cụ thể có thể được chọn cho các môi trường khắc nghiệt.
Hiểu biếtPCB FR4là điều cần thiết cho bất kỳ ai đang làm việc hoặc đang học về thiết kế và sản xuất điện tử. Đặc tính cân bằng của nó khiến nó trở thành vật liệu cốt lõi cho vô số thiết bị trên toàn thế giới. Cho dù bạn đang đánh giá vật liệu cho một dự án mới hay chọn nhà cung cấp, FR4 vẫn là một lựa chọn đáng tin cậy.
Để chế tạo PCB FR4 chất lượng cao phù hợp với thông số kỹ thuật của bạn, hãy cân nhắc hợp tác vớiCông ty TNHH Công nghệ Fanway Thâm Quyến— nhà cung cấp đáng tin cậy các giải pháp sản xuất PCB chính xác.Liên hệchúng ta.
