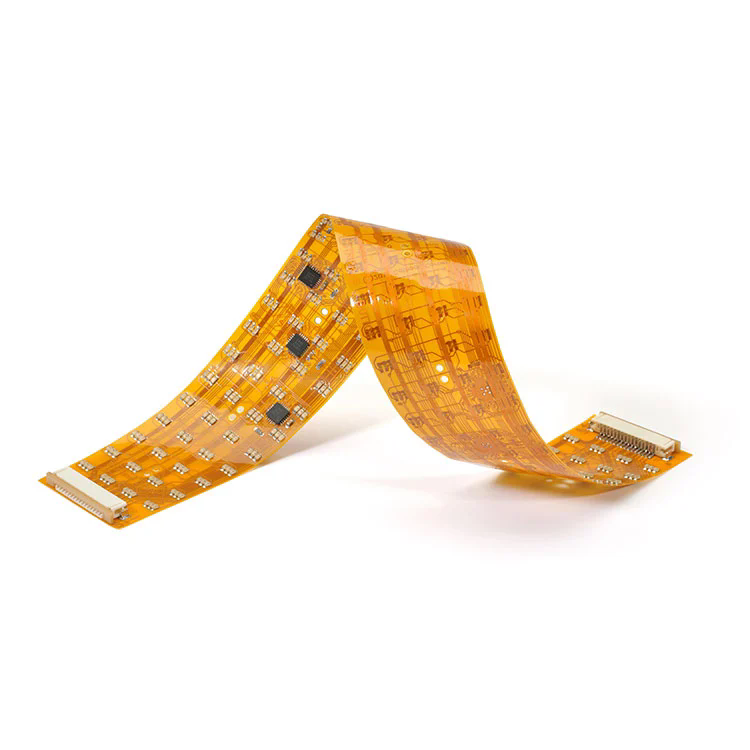

Bảng mạch in linh hoạt(PCB FPC) là một cải tiến đã định hình lại cấu trúc của thiết bị điện tử hiện đại bằng cách cho phép kết nối mạch linh hoạt, nhẹ và mật độ cao. Không giống như PCB cứng truyền thống, PCB FPC được làm từ vật liệu cơ bản linh hoạt như polyimide (PI) hoặc polyester (PET), có thể uốn cong, gấp hoặc xoắn mà không làm đứt mạch. Đặc điểm độc đáo này cho phép các nhà thiết kế đạt được cấu trúc sản phẩm nhỏ hơn, mỏng hơn và năng động hơn.
PCB FPC được sử dụng rộng rãi trong các thiết bị đeo, dụng cụ y tế, hệ thống ô tô, điện thoại thông minh và hệ thống điều khiển công nghiệp. Tính linh hoạt và hiệu suất vượt trội của chúng khiến chúng trở thành nền tảng quan trọng cho sự phát triển của các thiết bị điện tử nhỏ gọn và đa chức năng.
Các đặc điểm chính của PCB FPC bao gồm:
Nhẹ và mỏng: Độ dày có thể thấp tới 0,1mm, phù hợp với các thiết bị điện tử thu nhỏ.
Độ tin cậy cao: Mạch đồng linh hoạt giúp giảm lỗi nối dây và cải thiện tính toàn vẹn tín hiệu tổng thể.
Khả năng chịu nhiệt và hóa chất: Chất nền polyimide đảm bảo hiệu suất ổn định trong môi trường khắc nghiệt.
Khả năng uốn động tuyệt vời: Thích hợp cho các thiết bị có bộ phận có thể di chuyển hoặc có thể gập lại được.
Về bản chất, FPC PCB cho phép kết hợp hoàn hảo giữa chức năng, độ bền và tính linh hoạt, hỗ trợ sự tự do trong thiết kế theo yêu cầu của thế hệ đổi mới điện tử tiếp theo.
Nguyên lý hoạt động của PCB FPC nằm ở cấu trúc phân lớp của nó, cho phép in dấu vết đồng dẫn điện trên màng cách điện linh hoạt. Cấu trúc thường bao gồm:
Vật liệu cơ bản (Chất nền): Màng polyimide (PI) hoặc PET mang lại tính linh hoạt cơ học và cách nhiệt.
Lớp dính: Liên kết lá đồng với chất nền (có thể là loại dính hoặc loại không dính).
Lá đồng: Lớp dẫn điện để truyền dòng điện.
Lớp phủ ngoài: Bảo vệ mạch khỏi tác hại của môi trường và cung cấp vật liệu cách nhiệt.
Lớp gia cố (tùy chọn): Tăng cường các khu vực đầu nối hoặc điểm lắp đặt.
Dưới đây là bảng chi tiết tóm tắt các thông số kỹ thuật chính thường được sử dụng trong sản xuất PCB FPC chuyên nghiệp:
| tham số | Đặc điểm kỹ thuật | Sự miêu tả |
|---|---|---|
| Vật liệu cơ bản | Polyimide (PI) / PET | Vật liệu nền linh hoạt và chịu nhiệt |
| Độ dày đồng | 1/3 oz – 3 oz | Xác định khả năng mang dòng điện |
| Số lớp | 1 – 6 lớp | Phụ thuộc vào độ phức tạp của mạch |
| Chiều rộng / khoảng cách dòng tối thiểu | 0,05mm / 0,05mm | Xác định độ chính xác mật độ mạch |
| Hoàn thiện bề mặt | ENIG, OSP, HASL, Bạc ngâm | Đảm bảo khả năng hàn và chống ăn mòn |
| Bán kính uốn | ≥0,5mm | Cho biết tính linh hoạt và độ bền trong quá trình uốn |
| Nhiệt độ hoạt động | -40°C đến +150°C | Thích hợp cho môi trường nhiệt độ cao |
| Mặt nạ hàn | Vàng, Đen, Xanh, Trong suốt | Cung cấp lớp phủ thẩm mỹ và bảo vệ |
| Kiểm soát trở kháng | ±10% | Duy trì sự ổn định truyền tín hiệu |
Các thông số kỹ thuật này ảnh hưởng trực tiếp đến hiệu suất điện, độ bền cơ học và hiệu quả tích hợp sản phẩm của PCB FPC. Sự kết hợp chính xác giữa vật liệu và thiết kế đảm bảo truyền tín hiệu ổn định ngay cả trong điều kiện cơ học khắc nghiệt.
Khi xem xét thiết kế PCB cho các thiết bị điện tử hiện đại, FPC PCB mang lại tính linh hoạt và độ tin cậy chưa từng có so với bo mạch cứng. Những lý do đằng sau sự phổ biến ngày càng tăng của nó dựa trên ba lợi thế kỹ thuật chính:
PCB FPC cho phép các kỹ sư tạo ra các kết nối ba chiều bằng cách uốn và gấp bảng mạch để phù hợp với hình dạng thiết bị phức tạp. Tính năng này giúp giảm đáng kể yêu cầu về không gian và cho phép thiết kế các thiết bị mỏng hơn, nhẹ hơn và tiện dụng hơn — điều cần thiết trong điện thoại thông minh, máy ảnh và thiết bị đeo y tế.
Với ít mối hàn và đầu nối hơn, PCB FPC giảm nguy cơ lỏng lẻo kết nối và nhiễu tín hiệu. Chúng có khả năng chống rung cao, khiến chúng trở nên lý tưởng cho các ứng dụng ô tô và hàng không vũ trụ, nơi hiệu suất ổn định là rất quan trọng.
Tính đồng nhất của các vết đồng và thiết kế trở kháng được kiểm soát giúp duy trì tính toàn vẹn của tín hiệu ở tần số cao. Điều này đặc biệt quan trọng trong các hệ thống truyền thông tốc độ cao, mô-đun IoT và cảm biến tiên tiến.
Đơn giản hóa việc lắp ráp và giảm lỗi nối dây.
Cung cấp hiệu suất tản nhiệt tuyệt vời.
Cho phép lắp ráp điện tử nhẹ và thu nhỏ.
Hỗ trợ sản xuất tự động với tỷ lệ năng suất cao.
Điện tử tiêu dùng: Điện thoại thông minh, máy tính bảng, màn hình gập, máy ảnh.
Thiết bị y tế: Máy điều hòa nhịp tim, hệ thống chẩn đoán hình ảnh, cảm biến sinh học.
Điện tử ô tô: Bảng đồng hồ, đèn LED, hệ thống túi khí.
Tự động hóa công nghiệp: Bảng điều khiển, cánh tay robot và cảm biến thông minh.
Bằng cách tích hợp các khả năng này, PCB FPC không chỉ là một thành phần công nghệ mà còn là lợi thế thiết kế chiến lược giúp xác định sự đổi mới sản phẩm và khả năng cạnh tranh trong sản xuất điện tử ngày nay.
Việc lựa chọn nhà cung cấp PCB FPC phù hợp là điều cần thiết để đạt được hiệu suất sản phẩm ổn định và độ tin cậy lâu dài. Khi đánh giá một nhà sản xuất, hãy xem xét các khía cạnh sau:
Đảm bảo rằng nhà sản xuất được trang bị máy khoan laze tiên tiến, hệ thống khắc chính xác và kiểm tra quang học tự động (AOI) để duy trì độ chính xác và nhất quán về kích thước.
PCB FPC chất lượng hàng đầu phụ thuộc vào các vật liệu được chứng nhận như màng polyimide Dupont™ hoặc Panasonic™, kết hợp với lá đồng có độ tinh khiết cao. Các quy trình kiểm soát chất lượng nghiêm ngặt như tuân thủ IPC Loại 3 và chứng nhận ISO 9001 là những chỉ số về độ tin cậy trong sản xuất.
Nhà cung cấp chuyên nghiệp phải cung cấp hỗ trợ kỹ thuật đầy đủ — từ thiết kế bố trí mạch ở giai đoạn đầu đến mô phỏng trở kháng, tạo mẫu và sản xuất hàng loạt — đảm bảo sản phẩm cuối cùng đáp ứng cả yêu cầu về hiệu suất và chi phí.
PCB FPC đáng tin cậy trải qua nhiều quy trình thử nghiệm, bao gồm:
Kiểm tra điện (E-test) để phát hiện hở/ngắn.
Thử nghiệm uốn và uốn để xác nhận độ bền cơ học.
Thử nghiệm sốc nhiệt và lão hóa về độ bền môi trường.
Kiểm tra bằng kính hiển vi để kiểm tra tính đồng nhất của dấu vết và chất lượng bám dính.
Bằng cách chọn nhà cung cấp có kinh nghiệm và được chứng nhận, bạn có thể giảm đáng kể rủi ro sản xuất, cải thiện độ tin cậy và tối ưu hóa thời gian đưa sản phẩm ra thị trường.
Câu 1: Sự khác biệt giữa PCB FPC và PCB cứng nhắc là gì?
A1: Sự khác biệt chính nằm ở tính linh hoạt và cấu trúc. PCB FPC sử dụng các vật liệu linh hoạt như polyimide cho phép uốn cong và gấp lại, trong khi PCB cứng được làm từ chất nền FR-4 rắn. PCB FPC lý tưởng cho các thiết bị nhỏ gọn hoặc di chuyển, trong khi PCB cứng được sử dụng cho các cấu trúc tĩnh và lớn.
Câu hỏi 2: PCB FPC có thể xử lý các ứng dụng dòng điện cao không?
Câu trả lời 2: Có, với độ dày đồng và khả năng quản lý nhiệt thích hợp, PCB FPC có thể xử lý dòng điện cao một cách hiệu quả. FPC nhiều lớp với đồng gia cố có thể chịu được tải nặng trong ô tô, mô-đun điện và hệ thống điều khiển công nghiệp.
Trong thời đại mà tính linh hoạt, độ tin cậy và độ chính xác xác định tiến bộ công nghệ, PCB FPC đóng một vai trò không thể thay thế trong việc cung cấp năng lượng cho thế hệ thiết bị điện tử tiếp theo. Khả năng kết hợp cấu trúc nhẹ, hiệu suất tốc độ cao và khả năng thích ứng trong thiết kế khiến chúng trở thành nền tảng cho sự đổi mới trong nhiều ngành công nghiệp khác nhau — từ điện tử tiêu dùng đến công nghệ y tế và hơn thế nữa.
TạiĐường quạt, chúng tôi chuyên cung cấp các giải pháp PCB FPC được thiết kế tùy chỉnh, đáp ứng các tiêu chuẩn công nghiệp đòi hỏi khắt khe nhất. Với cơ sở sản xuất tiên tiến, kiểm tra chất lượng nghiêm ngặt và cam kết mang lại sự hài lòng cho khách hàng, Fanway đảm bảo mọi mạch linh hoạt đều mang lại hiệu suất cao nhất và độ bền lâu dài.
Nếu bạn đang phát triển thiết bị điện tử hiệu suất cao và đang tìm kiếm đối tác PCB FPC đáng tin cậy, đừng ngần ngạiliên hệ với chúng tôiHôm nay. Đội ngũ kỹ thuật của Fanway sẽ cung cấp hướng dẫn chuyên môn, hỗ trợ thiết kế và dịch vụ sản xuất trọn gói để biến những ý tưởng sáng tạo của bạn thành hiện thực.
-
