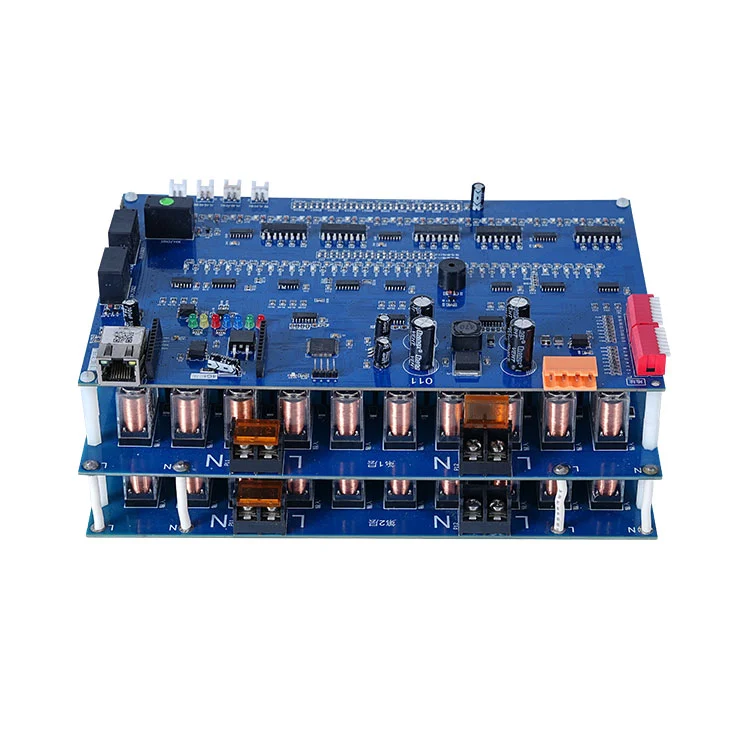

Đường quạtLắp ráp PCB PCBmang lại hiệu suất sản xuất thực tế vượt xa tốc độ sắp xếp lý thuyết. Hiệu quả thực tế bị ảnh hưởng bởi thiết kế bo mạch, linh kiện, kiểm tra và chuỗi cung ứng trong sản xuất điện tử.
Trong lĩnh vực sản xuất điện tử, tốc độ bố trí thường được biểu thị bằng thuật ngữ lý thuyết. Tuy nhiên, hiệu suất trong thế giới thực phụ thuộc vào độ phức tạp của bo mạch, sự kết hợp thành phần, chu kỳ kiểm tra và thậm chí cả độ ổn định của chuỗi cung ứng. Đây là lý do tại sao số liệu thành phần mỗi giờ (CPH) phải được hiểu trong một hệ thống sản xuất rộng hơn chứ không phải là một số liệu riêng biệt.
Trong bối cảnh sản xuất điện tử ngày nay, các dây chuyền lắp ráp PCB không còn được đánh giá hoàn toàn bằng tốc độ máy cao nhất. Thay vào đó, chúng được đo bằng thông lượng được duy trì dưới những hạn chế về chất lượng.
Máy gắp và đặt tốc độ cao có thể quảng cáo tỷ lệ sắp xếp lý thuyết cực kỳ cao, nhưng sản lượng sản xuất thực tế được định hình bởi:
- Thay đổi kích thước thành phần (01005 đến BGA lớn)
- Yêu cầu về độ chính xác của vị trí
- Tạm dừng kiểm tra (SPI, AOI, X-quang)
- Thời gian chuyển đổi giữa các lần chạy sản phẩm
- Tối ưu hóa lập trình và thiết lập trung chuyển
Điều này có nghĩa là "thành phần trên giờ" là phạm vi động chứ không phải là giá trị cố định.
Hầu hết các hệ thống SMT hiện đại đều hoạt động trên cơ sở thành phần mỗi phút (CPM) ở cấp độ máy. Khi được mở rộng thành một dây chuyền đầy đủ, nhiều máy hoạt động song song, nghĩa là thông lượng được tổng hợp nhưng cũng bị hạn chế bởi các điểm nghẽn như trạm kiểm tra và cân bằng lại dòng chảy.
Trong điều kiện thực tế, một đầu vị trí nâng cao duy nhất có thể vượt quá hàng chục nghìn vị trí mỗi giờ trong điều kiện lý tưởng, nhưng một dây chuyền lắp ráp PCB đầy đủ phải tính đến sự đồng bộ hóa giữa nhiều giai đoạn.
Dây chuyền SMT hiện đại không phải là một cỗ máy đơn lẻ mà là một hệ sinh thái phối hợp. Các giai đoạn điển hình bao gồm:
- In dán hàn (xác minh SPI)
- Vị trí thành phần tốc độ cao
- Hàn nóng chảy lại
- Kiểm tra quang học và cấu trúc (AOI/X-quang)
- Kiểm tra chức năng
Mỗi giai đoạn đều ảnh hưởng đến thông lượng hiệu quả của toàn bộ hệ thống. Ngay cả khi vị trí được bố trí cực kỳ nhanh, các vòng kiểm tra và sửa lỗi tiếp theo vẫn đảm bảo tính ổn định và giảm sự lan truyền lỗi.
Một trong những yếu tố quan trọng nhất ảnh hưởng đến thông lượng là hiệu chỉnh thị giác máy. Hệ thống SMT tiên tiến sử dụng căn chỉnh quang học theo thời gian thực để điều chỉnh vị trí thành phần trước khi lắp đặt.
Điều này cho phép hiện đạiLắp ráp PCB PCBđể duy trì độ chính xác ở mức micron, thường trong phạm vi ±25μm. Mặc dù điều này cải thiện độ tin cậy nhưng nó cũng tạo ra những khoảng dừng vi mô trong quy trình làm việc phải được cân bằng với tốc độ.
Kết quả là một hệ thống trong đó "nhanh" được xác định không chỉ bởi tốc độ sắp xếp thô mà còn bởi cách tích hợp các hiệu chỉnh chính xác một cách hiệu quả.
Để hiểu rõ hơn về thông lượng thực tế, hãy xem xét môi trường sản xuất nhiều dây chuyền. Trong trường hợp này, Fanway vận hành 8 dây chuyền SMT với khả năng bố trí tốc độ cao.
Về mặt lý thuyết, mỗi dòng có thể đạt được khối lượng vị trí cực cao trong chu kỳ 24 giờ. Tuy nhiên, sản lượng thực tế bị ảnh hưởng bởi độ phức tạp của sản phẩm và chu kỳ kiểm tra.
| tham số | Phạm vi giá trị điển hình | Ghi chú |
| Tốc độ vị trí trên mỗi dòng | Lên tới 10 triệu vị trí/24h | Lý thuyết tối đa trong điều kiện tối ưu |
| Phạm vi thành phần | BGA 01005 đến 50mm × 50mm | Bao gồm các gói cao độ và lớn |
| Phạm vi kiểm tra | 100% SPI + AOI + X-quang | Xác minh nhiều giai đoạn |
| Quay vòng nguyên mẫu | ~72 giờ | Chu kỳ xác nhận nhanh chóng |
| Mục tiêu tỷ lệ lỗi | <0,5% | Phụ thuộc vào quy trình |
Trong thực tế, đầu ra của PCB Assembly được hiểu rõ nhất là sự cân bằng giữa tốc độ và độ ổn định. Hoạt động tốc độ cao phải được xác nhận liên tục bởi hệ thống kiểm tra để đảm bảo chất lượng ổn định.
Một quan niệm sai lầm phổ biến trong sản xuất thiết bị điện tử là việc bố trí nhanh hơn luôn dẫn đến hiệu quả cao hơn. Trong thực tế, tốc độ quá cao mà không được kiểm soát có thể gây ra sự thiếu hiệu quả tiềm ẩn.
Khi tốc độ sắp xếp vượt quá ngưỡng quy trình tối ưu, một số vấn đề có thể xuất hiện:
- Các thành phần bị sai lệch cần phải làm lại
- Hàn cầu nối hoặc hiệu ứng Tombstoning
- Tăng tỷ lệ từ chối kiểm tra
- Chu kỳ gỡ lỗi bổ sung trong quá trình thử nghiệm
Những vấn đề này không xuất hiện ngay lập tức về số lượng thông lượng thô nhưng ảnh hưởng đáng kể đến tiến độ giao hàng cuối cùng.
Vì lý do này, hiện đạiLắp ráp PCB PCBchiến lược ưu tiên tối ưu hóa cân bằng hơn là tốc độ lý thuyết tối đa.
Ngoài khả năng của máy móc, kỹ thuật xử lý đóng vai trò trung tâm trong việc duy trì đầu ra sản xuất ổn định.
Các yếu tố chính bao gồm:
- Phân tích DFM (Thiết kế cho khả năng sản xuất) để giảm độ phức tạp của vị trí
- Bố trí bộ cấp liệu được tối ưu hóa để giảm thiểu thời gian nhàn rỗi của máy
- Vòng phản hồi thời gian thực giữa AOI và hệ thống vị trí
- Phối hợp chuỗi cung ứng để tránh gián đoạn nguyên liệu
Những yếu tố này đảm bảo rằng khả năng tốc độ cao sẽ chuyển thành hiệu suất sản xuất nhất quán trong thế giới thực.
Các loại sản phẩm khác nhau yêu cầu cấu hình SMT khác nhau. Các thiết bị điện tử tiêu dùng, bảng điều khiển công nghiệp và mô-đun ô tô đều đặt ra những hạn chế khác nhau về mật độ bố trí và mức độ nghiêm ngặt trong kiểm tra.
Do đó, môi trường lắp ráp PCB linh hoạt phải điều chỉnh linh hoạt các cấu hình đường dây thay vì dựa vào một thiết lập cố định duy nhất.
Khi đánh giá khả năng lắp ráp PCB theo số lượng linh kiện mỗi giờ, việc xem xét hiệu suất ở cấp hệ thống thay vì thông số kỹ thuật của máy riêng biệt sẽ có ý nghĩa hơn.
Ba điểm chính xuất hiện:
- Công suất phụ thuộc vào toàn bộ chuỗi sản xuất chứ không chỉ tốc độ bố trí.
- Hệ thống kiểm tra là một phần không thể thiếu để đảm bảo độ ổn định đầu ra chứ không phải chi phí tùy chọn.
- Hiệu quả thực sự đạt được thông qua sự cân bằng giữa tốc độ, độ chính xác và độ lặp lại.
Trong sự phát triển của thiết bị điện tử hiện đại, sự cân bằng này thường quan trọng hơn hiệu suất số cao nhất.
Cuối cùng,Lắp ráp PCB PCBhiệu suất nên được hiểu là sự cân bằng phối hợp giữa vị trí tốc độ cao, điều khiển chính xác và kiểm tra nhiều lớp—đảm bảo rằng các hệ thống điện tử có thể chuyển từ ý tưởng sang thực hiện đáng tin cậy với độ ổn định có thể dự đoán được.
