Fanway chuyên cung cấp các dịch vụ lắp ráp PCB từ đầu đến cuối hiệu quả và đáng tin cậy, được điều chỉnh chính xác theo yêu cầu duy nhất của bạn để tăng tốc thành công sản phẩm của bạn.

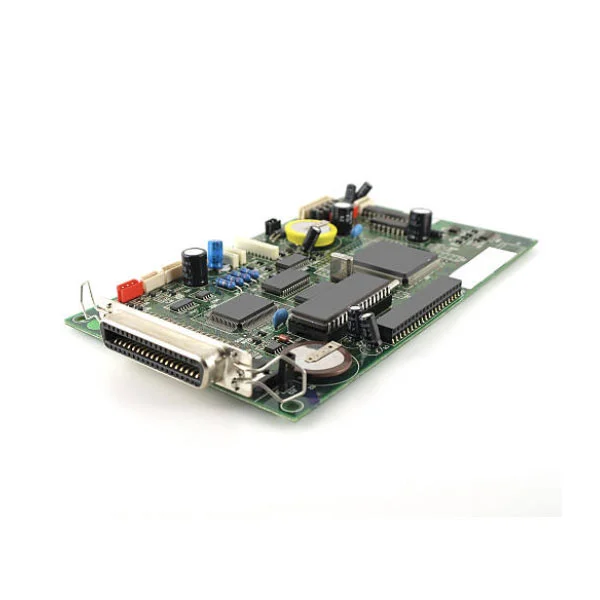

Dịch vụ lắp ráp PCB công nghệ SMT THT lai của Fanway giải quyết thách thức kỹ thuật cơ bản: bo mạch yêu cầu cả thiết bị gắn trên bề mặt có bước cao để xử lý tín hiệu tốc độ cao và các bộ phận xuyên lỗ để xử lý nguồn điện và độ bền cơ học. Dịch vụ này không phải là sự kết hợp đơn giản của hai quy trình riêng biệt; đó là quy trình làm việc được sắp xếp theo trình tự cẩn thận nhằm bảo vệ các mối nối SMT trong quá trình hàn THT, chỉ áp dụng hàn chọn lọc hoặc hàn sóng sau khi bảo vệ nhiệt và cung cấp các cụm lắp ráp đáp ứng tiêu chuẩn IPC-A-610 Loại 2. Với 12 năm kinh nghiệm về công nghệ hỗn hợp, Fanway quản lý các tương tác quan trọng giữa các vùng SMT và THT, đảm bảo rằng các vị trí chip dày đặc cùng tồn tại với các đầu nối và thiết bị nguồn lớn mà không ảnh hưởng đến năng suất hoặc độ tin cậy.
Việc lắp ráp hỗn hợp giải quyết được hạn chế thiết kế cơ bản: không có công nghệ đơn lẻ nào có thể xử lý tối ưu mọi loại bộ phận.
Để đảm bảo tính toàn vẹn và mật độ tín hiệu, SMT hỗ trợ 01005 thụ động, BGA bước sóng 0,3mm và giao diện tốc độ cao. Các thành phần này yêu cầu hồ sơ hàn lại và in dán hàn chính xác.
Để có khả năng phục hồi năng lượng và cơ học, THT xử lý các đầu nối, rơle, máy biến áp và tụ điện lớn phải chịu được rung động, chu kỳ chèn và dòng điện cao. Các khớp nối xuyên lỗ cung cấp lực kéo vượt quá 50N, điều mà SMT không thể sánh được.
Khi PCB của bạn yêu cầu cả hai loại, Dịch vụ lắp ráp PCB công nghệ SMT THT lai sẽ trở thành con đường sản xuất thực tế duy nhất. Việc cố gắng ép buộc tất cả các thành phần vào một công nghệ sẽ làm mất đi độ tin cậy (sử dụng SMT cho các thiết bị nguồn) hoặc lãng phí không gian (sử dụng THT cho IC bước nhỏ).
Xem lại hóa đơn vật liệu của bạn. Nếu nó chứa cả hai nhóm sau thì cần phải lắp ráp hỗn hợp.
Nhóm SMT: BGA, QFP, QFN, LGA, điện trở/tụ điện chip (0402, 0603) hoặc bất kỳ thành phần nào không có dây dẫn đi qua bo mạch.
Nhóm THT: IC DIP, đầu cắm chân cắm, khối đầu cuối, tụ điện điện phân lớn, MOSFET nguồn có tab xuyên lỗ, máy biến áp hoặc bất kỳ bộ phận nào cần cố định cơ học thông qua bảng mạch.
Các bo mạch có cả hai nhóm không thể được lắp ráp hiệu quả chỉ bằng SMT (các thành phần THT không thể được đặt bằng cách gắp và đặt) cũng như THT (các thành phần SMT bước nhỏ không thể được hàn sóng mà không bắc cầu). Dịch vụ lắp ráp PCB công nghệ SMT THT lai là giải pháp được thiết kế cho tình huống chính xác này.
Chúng tôi tuân theo một trình tự cố định để bảo vệ các mối nối SMT trong quá trình hàn THT.
Bước 1:In dán hàn và đặt SMT. In stencil chỉ áp dụng dán cho miếng đệm SMT. Đối với các bảng hỗn hợp, chúng tôi sử dụng giấy nến theo từng bước để điều chỉnh độ dày dán trên các vùng khác nhau. Máy định vị tốc độ cao gắn các bộ phận SMT trước tiên.
Bước 2:Hàn nóng chảy lại. Bảng mạch đi qua lò phản xạ lại để hoàn thiện các mối nối SMT. Bước này phải xảy ra trước khi lắp THT, vì nhiệt độ nóng chảy lại sẽ làm hỏng hầu hết các thành phần THT (đặc biệt là các đầu nối có thân bằng nhựa).
Bước 3:chèn THT. Người vận hành hoặc máy chèn tự động đặt dây dẫn THT qua các lỗ mạ. Các thành phần được đặt ngang bằng với bảng mạch; khách hàng tiềm năng được giữ thẳng. Lực chèn được kiểm soát để tránh làm nứt các mối hàn SMT gần đó hoặc làm cong vênh PCB.
Bước 4:Hàn sóng hoặc hàn chọn lọc. Đối với các bo mạch có nhiều thành phần THT, hàn sóng sẽ hoàn thành tất cả các mối nối chỉ trong một lần hàn. Đối với các bố cục hỗn hợp dày đặc có các thành phần SMT gần với miếng đệm THT, chúng tôi áp dụng phương pháp hàn chọn lọc. Chỉ các miếng THT mới nhận được mối hàn, với chiều cao sóng nhỏ hơn (2-5mm so với thông thường 8-12mm) để giảm thiểu tác động nhiệt lên các mối nối SMT xung quanh.
Bước 5:Cắt tỉa, làm sạch và kiểm tra. Các dây dẫn dư thừa được cắt bỏ, cặn trợ dung được làm sạch, sau đó là kiểm tra trực quan AOI, chụp X-quang để phát hiện các khớp ẩn (BGA, LGA) và kiểm tra chức năng.
Ba quy tắc DFM ảnh hưởng trực tiếp đến sự thành công của tổ hợp hỗn hợp.
Tách vùng: giữ khoảng cách ít nhất 3 mm. Đặt các thành phần THT (đầu nối, tụ điện lớn) gần các cạnh hoặc góc bo mạch; đặt các thiết bị SMT (BGA) có cường độ cao cách xa vùng THT. Khoảng cách tối thiểu 3 mm ngăn ngừa nhiễu cơ học trong quá trình chèn và văng chất hàn trong quá trình hàn sóng.
Đường kính lỗ: cho phép khe hở chì 0,1-0,2mm. Lỗ đệm THT phải lớn hơn đường kính dây dẫn linh kiện 0,1-0,2mm. Quá chặt và việc đưa vào trở nên khó khăn hoặc không thể; quá lỏng và các bộ phận sẽ dịch chuyển, dẫn đến mối hàn kém hoặc tiếp xúc với vòng hình khuyên không đủ.
Giảm nhiệt trên các mặt phẳng đồng lớn: Các miếng THT nối với mặt đất hoặc mặt phẳng điện phải sử dụng các nan tản nhiệt. Nếu không có chúng, mặt phẳng đồng sẽ dẫn nhiệt đi quá nhanh, khiến các mối hàn bị lạnh. Ngoài ra, các miếng đệm SMT gần khu vực hàn sóng phải được phủ bằng băng nhiệt độ cao để ngăn ngừa hiện tượng hàn cầu.
Dịch vụ lắp ráp PCB công nghệ SMT THT lai không phải là sự lựa chọn phổ biến; nó là bắt buộc trong các lĩnh vực này.
Điện tử ô tô:Các mô-đun ECU, BMS, ADAS kết hợp bộ xử lý mật độ cao (SMT) với các đầu nối và rơle dòng điện cao (THT) có khả năng chịu rung và chu kỳ nhiệt.
Điều khiển công nghiệp và nguồn điện:PLC, bộ truyền động servo và mô-đun nguồn công nghiệp sử dụng SMT cho logic điều khiển và THT cho MOSFET nguồn, máy biến áp và tụ điện lớn cần tản nhiệt hiệu quả.
Thiết bị y tế:Máy theo dõi bệnh nhân và thiết bị chẩn đoán dựa vào SMT cho mặt trước cảm biến và THT cho đầu nối nguồn và giao diện được kết nối thường xuyên trong đó độ bền cơ học là rất quan trọng.
Hàng không vũ trụ và quốc phòng:Các hệ thống có độ tin cậy cao chỉ định THT cho tất cả các kết nối chịu va đập và rung, trong khi SMT xử lý các lõi xử lý. Lắp ráp hỗn hợp là cách duy nhất để đáp ứng cả hai yêu cầu trên một bảng mạch duy nhất.
1. 12 năm kinh nghiệm tận tâm về công nghệ hỗn hợp. Chúng tôi có chuyên môn về lắp ráp hỗn hợp SMT-THT kể từ khi thành lập. Nhóm của chúng tôi hiểu chính xác cách bố trí nào gây ra cầu hàn sóng, lực chèn nào làm nứt các mối nối SMT và cấu hình nhiệt nào bảo vệ cả hai công nghệ. Kiến thức này chỉ đến từ dữ liệu sản xuất trong nhiều năm chứ không phải từ sách giáo khoa.
2. Được chứng nhận IPC-A-610 Loại 2 và ISO 9001:2015. Mỗi bo mạch đều phải trải qua AOI, chụp X-quang và kiểm tra chức năng. Đối với khách hàng y tế và ô tô, chúng tôi cung cấp khả năng truy xuất nguồn gốc đầy đủ tuân thủ ISO 13485 và IATF 16949.
3. Dịch vụ một cửa từ DFM đến giao hàng. Chúng tôi xem xét Gerber và BOM của bạn, mua sắm các bộ phận, thực hiện lắp ráp SMT và THT cũng như tiến hành thử nghiệm lần cuối. Bạn nhận được một bo mạch đã được lắp ráp hoàn chỉnh, đã được thử nghiệm mà không cần phải phối hợp với nhiều nhà cung cấp.
4. Khối lượng linh hoạt từ nguyên mẫu đến khối lượng lớn. Không có NRE cho các tổ hợp hỗn hợp tiêu chuẩn. Đối với các bo mạch phức tạp, chúng tôi cung cấp dịch vụ đánh giá kỹ thuật và tối ưu hóa quy trình trước khi bắt đầu sản xuất.
Hỏi: Thời gian thực hiện thông thường cho việc lắp ráp hỗn hợp là bao lâu?
A: Nguyên mẫu mất 5-7 ngày làm việc. Khối lượng nhỏ (dưới 1000 chiếc) mất 7-10 ngày. Khối lượng lớn được đánh giá theo từng trường hợp, thường là 10-15 ngày làm việc.
Hỏi: Khi nào phải sử dụng hàn chọn lọc thay cho hàn sóng?
Trả lời: Khi các thành phần SMT có bước cao (BGA, QFN) nằm cách miếng đệm THT trong phạm vi 5mm hoặc khi các thành phần THT nhạy cảm với nhiệt (ví dụ: đầu nối có vỏ nhựa). Hàn chọn lọc chỉ áp dụng nhiệt cho các khớp THT, bảo vệ các thiết bị SMT gần đó.
Hỏi: Việc lắp ráp hỗn hợp có yêu cầu vật liệu PCB đặc biệt không?
Đáp: Tiêu chuẩn FR-4 là đủ cho hầu hết các trường hợp. Tuy nhiên, nếu bo mạch mang các thành phần THT công suất cao (máy biến áp, MOSFET công suất), chúng tôi khuyên dùng vật liệu Tg cao (Tg ≥ 150°C) để chịu được sốc nhiệt hàn sóng.
Hỏi: Các thành phần SMT và THT có thể được đặt trên cùng một mặt bo mạch không?
Đ: Vâng. Thông thường, đặt cả hai ở mặt trên, để mặt dưới sạch sẽ để hàn sóng. Duy trì khoảng cách ít nhất 2-3mm giữa các miếng đệm SMT và lỗ THT.
Hỏi: Fanway có hỗ trợ hàn không chì không?
Đ: Vâng. Hệ thống hàn nóng chảy lại và hàn sóng của chúng tôi hoàn toàn tương thích với SAC305 và các hợp kim không chì khác, với cấu hình nhiệt độ được thiết lập tương ứng.
Cần đánh giá lắp ráp hỗn hợp cho dự án của bạn? Gửi tệp Gerber và BOM của bạn cho nhóm kỹ thuật của chúng tôi. Chúng tôi sẽ cung cấp báo cáo và báo giá DFM trong vòng 24 giờ.
