Từ thiết kế PCB đến sản xuất hàng loạt, Fanway cung cấp các dịch vụ sản xuất PCB quay nhanh dưới dạng giải pháp một cửa để giải quyết các yêu cầu dự án đa dạng của bạn và đẩy nhanh thời gian tiếp thị của bạn.

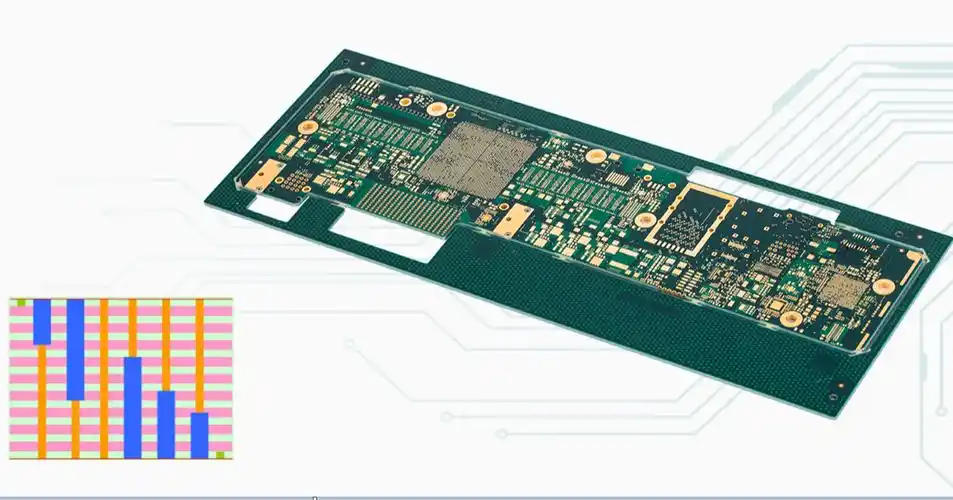

HDI PCB (PCB kết nối mật độ cao) là một loại bảng mạch được in cung cấp mật độ dây cao hơn đáng kể trên mỗi đơn vị diện tích so với PCB truyền thống. Chế tạo HDI PCB đã nhanh chóng trở thành giải pháp cuối cùng để thiết kế các thiết bị điện tử nhỏ hơn, nhỏ gọn hơn và bền hơn. Các tính năng chính bao gồm:
Chiều rộng/không gian mỏng hơn(xuống 3/3 triệu) cho phép các kết nối dày đặc hơn trong các khu vực bị ràng buộc.
Microvias(Thông thường đường kính <150μm) tạo điều kiện cho các kết nối mật độ cao giữa các lớp.
Mù/bị chôn vùi viasKết nối các lớp bên trong mà không thâm nhập vào các bề mặt bên ngoài, giảm kích thước bảng lên tới 60% trong khi tăng cường tính toàn vẹn tín hiệu.
Số lượng lớp cao(tối đa 20 lớp) để hỗ trợ các kiến trúc đa lớp phức tạp.
Là một chuyên gia HDI PCB, Công nghệ Fanway tận dụng hơn 12 năm kinh nghiệm trong sản xuất HDI tiên tiến để cung cấp các giải pháp phù hợp cho các ngành cần có độ chính xác và độ tin cậy:
Thuộc về y học:Thiết bị cấy ghép, thiết bị chẩn đoán.
Ô tô:ADA, Hệ thống quản lý pin EV.
Truyền thông 5G:Bảng máy chủ tốc độ cao, mô-đun MMWave.
Điện tử tiêu dùng:Điện thoại thông minh có thể gập lại, cảm biến IoT thu nhỏ.
Fanway cam kết là nhà cung cấp và nhà cung cấp HDI PCB đáng tin cậy của bạn tại Trung Quốc, kết hợp các quy trình được chứng nhận ISO 9001 với các tiêu chuẩn IPC-6012 Lớp 3 để đảm bảo hiệu suất quan trọng.
Chúng tôi có một hệ thống kiểm soát chất lượng nghiêm ngặt trong sản xuất, chúng tôi có nhiều thử nghiệm khác nhau AOI, tia X, thử nghiệm điện, v.v. để kiểm tra PCB và các thành phần đảm bảo một sản phẩm chất lượng cao.
Chúng tôi có một chuỗi cung ứng ổn định cho phép chúng tôi có được nguyên liệu thô với chi phí thấp hơn. Hệ thống theo dõi trực tuyến và sản xuất tất cả trong một có thể giúp chúng tôi giảm chi phí.
Hệ thống theo dõi trực tuyến cho phép chúng tôi theo dõi trạng thái đặt hàng của bạn và kiểm soát tốt hơn lịch sản xuất và cung cấp HDI PCB kịp thời.
Đội ngũ chuyên dụng của chúng tôi giúp bạn từ khái niệm này sang sản xuất.
| Lớp học công nghệ | Kết cấu | Sự phức tạp | Ứng dụng |
| HDI Lớp 1 | 1+N+1 | Thấp | Điện tử tiêu dùng cơ bản, thiết bị đơn giản |
| HDI Lớp 2 | 2+N+2 | Trung bình | Điện tử tiêu dùng tiên tiến, ô tô |
| HDI Class 3 | 3+N+3 | Cao | Thiết bị hiệu suất cao, hệ thống 5G, AI |
| HDI lớp 4 | 4+N+4 | Vô cùng cao | Ứng dụng tiên tiến, chất bán dẫn |
| Số lượng lớp | 1-108L |
| Kết thúc độ dày bảng | 0,2mm-10,0mm |
| Kích thước bảng điều khiển tối đa | 610mm *1200mm |
| Kết thúc độ dày đồng | 0,5oz-12oz |
| Chiều rộng dòng tối thiểu | 2,5mil/2,5mil |
| Min kết thúc kích thước lỗ | 0,1mm |
| Tỷ lệ khung hình tối đa | 25: 1 |
| Khả năng kiểm soát trở kháng | +/- 10% |
| Bề mặt hoàn thiện | Hasl (lf), extg, lmmersion tin, lmmersion bạc, ngón tay vàng, bảng đầy đủ với mạ vàng cứng, osp, eneplg |
| Nguyên vật liệu: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist, v.v. |

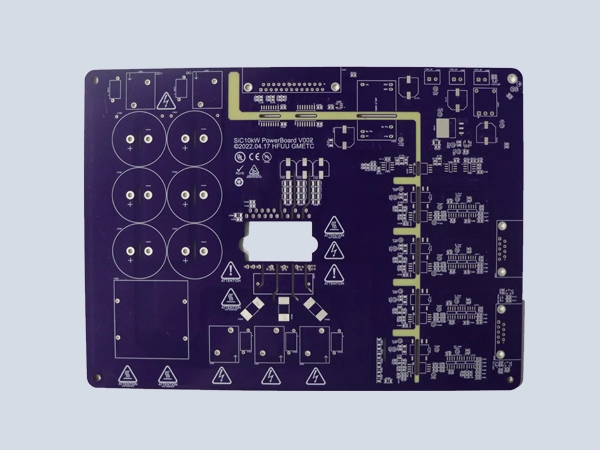

6L LED quang điện PCB với HDI 1 bước

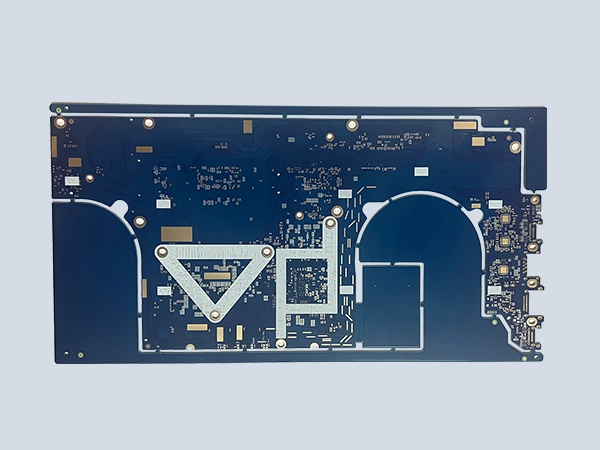

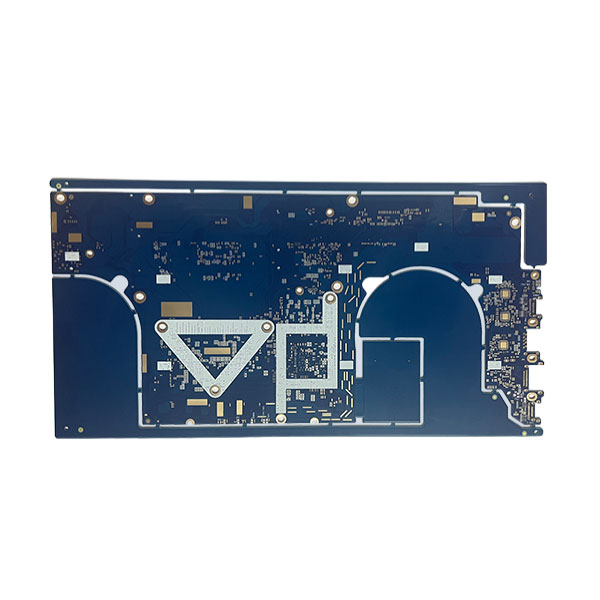

Bo mạch chủ 8L có HDI 2 bước

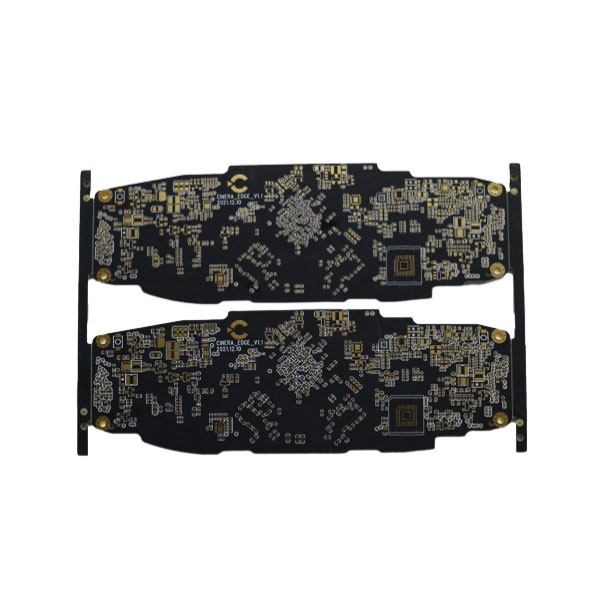

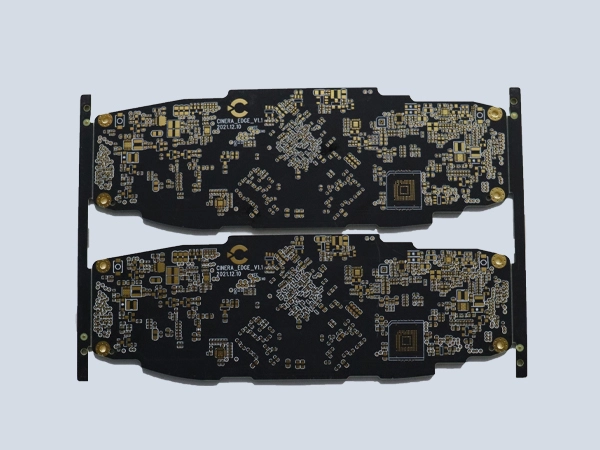

14L Rogers lai PCB với HDI 1 bước

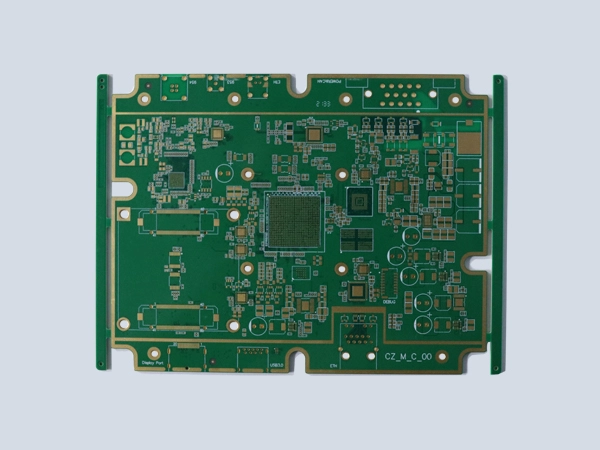

Multilay HDI mù qua PCB
