Trong ngành công nghiệp điện tử ngày nay, nhu cầu về các bảng mạch in hiệu suất cao và bền (PCB) đang phát triển nhanh chóng.PCB đồng nặngS, còn được gọi là PCB đồng dày, đã trở thành một giải pháp ưa thích cho các ngành công nghiệp đòi hỏi công suất hiện tại cao, quản lý nhiệt vượt trội và độ tin cậy tăng cường trong điều kiện khắc nghiệt. Từ các hệ thống năng lượng ô tô đến thiết bị năng lượng tái tạo, các bảng này đang đóng một vai trò quan trọng trong các thiết bị điện tử hiện đại.

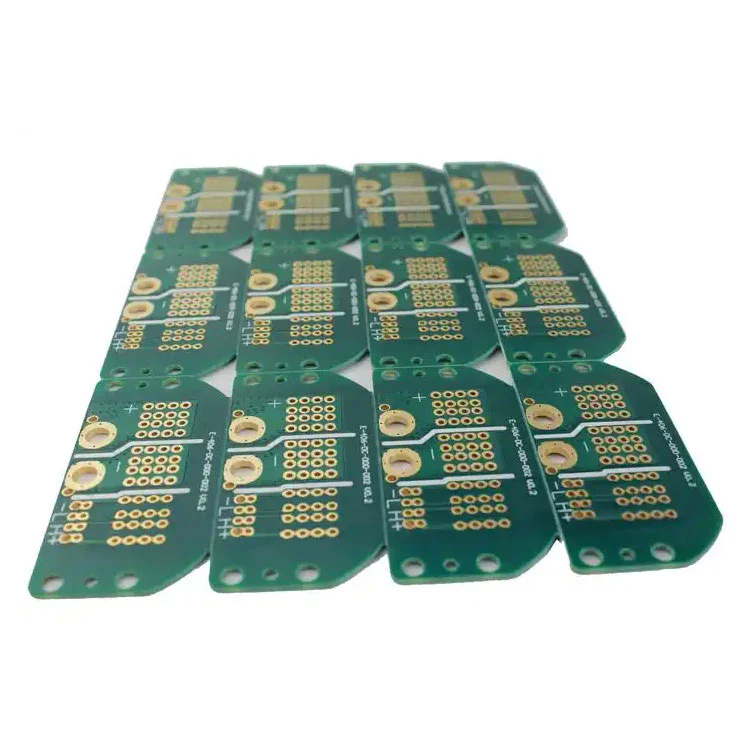

Một PCB đồng nặng là một loại bảng mạch in có chứa các dây dẫn đồng có độ dày từ 3 oz/ft² đến 20 oz/ft² trở lên. Không giống như PCB tiêu chuẩn, thường sử dụng các lớp đồng từ 1 oz/ft² trở xuống, các PCB đồng nặng được thiết kế để xử lý tải hiện tại cao hơn đáng kể và chịu được ứng suất nhiệt cực cao.
Khả năng mang dòng điện cao - Các lớp đồng dày hơn cho phép PCB xử lý các dòng điện cao hơn mà không quá nóng hoặc làm hỏng mạch.
Quản lý nhiệt được cải thiện - PCB đồng nặng tiêu tan nhiệt hiệu quả hơn, làm cho chúng trở nên lý tưởng cho các ứng dụng trong đó mật độ năng lượng cao.
Tăng cường sức mạnh cơ học - mạ đồng dày hơn làm tăng thêm độ cứng và độ bền, cho phép bảng để chịu được môi trường vận hành khắc nghiệt.
Khả năng thiết kế nhỏ gọn-Các nhà thiết kế có thể tích hợp các mạch dòng điện cao và thấp vào cùng một bảng, giảm kích thước và trọng lượng tổng thể.
Độ tin cậy tốt hơn-Với giảm nguy cơ thất bại mạch dưới tải cao, các bảng này rất phù hợp cho các ứng dụng quan trọng.
PCB đồng nặng đặc biệt quan trọng trong điện tử năng lượng, hệ thống ô tô, thiết bị công nghiệp, giải pháp năng lượng tái tạo và công nghệ hàng không vũ trụ. Bằng cách tăng độ dày của đồng, các kỹ sư có thể đảm bảo dòng chảy hiệu quả và giảm cơ hội thất bại liên quan đến nhiệt, làm cho các bảng này trở thành một điều cần thiết cho các thiết bị điện tử hiện đại.
Khi chọn PCB đồng nặng, các thông số kỹ thuật đóng vai trò chính trong việc xác định hiệu suất và sự phù hợp cho ứng dụng của bạn. Dưới đây là bảng toàn diện tóm tắt các thông số kỹ thuật điển hình của PCB đồng nặng của chúng tôi:
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Độ dày đồng | 3 oz/ft² đến 20 oz/ft² (có thể tùy chỉnh) |
| Số lượng lớp | 1 đến 32 lớp |
| Vật liệu cơ bản | FR4, Rogers, polyimide, lõi kim loại |
| Độ dày bảng | 0,8 mm đến 6.0 mm |
| Bề mặt hoàn thiện | Hasl, nhất trí, osp, bạc ngâm, enepig |
| Mặt nạ hàn | Xanh lá cây, xanh dương, đỏ, đen, trắng |
| Chiều rộng dấu vết tối thiểu | 3 triệu |
| Khoảng cách tối thiểu | 3 triệu |
| Độ dẫn nhiệt | Cao, được tối ưu hóa để tản nhiệt |
| Nhiệt độ hoạt động | -55 ° C đến +150 ° C. |
| Ứng dụng | Điện tử điện, ô tô, hàng không vũ trụ, máy móc công nghiệp, biến tần mặt trời |
Bằng cách chọn các thông số kỹ thuật phù hợp, các kỹ sư có thể tối ưu hóa PCB cho môi trường dòng điện cao, nhiệt độ cao hoặc độ tin cậy cao. Ví dụ, bộ chuyển đổi điện và bộ điều khiển xe điện yêu cầu bảng có độ dày đồng trên 8 oz, trong khi các trình điều khiển động cơ công nghiệp có thể cần công suất cao hơn.
Quá trình sản xuất các PCB đồng nặng khác nhau đáng kể so với PCB tiêu chuẩn do độ dày đồng tăng. Các kỹ thuật chuyên ngành được sử dụng để đảm bảo độ bền và độ chính xác.
Quá trình bắt đầu bằng việc chọn các lớp chất lượng cao như FR4 hoặc chất nền lõi kim loại. Các vật liệu được chọn phải chịu được nhiệt độ cực cao và căng thẳng cơ học.
PCB tiêu chuẩn sử dụng các quy trình khắc đơn giản, nhưng PCB đồng nặng đòi hỏi phải khắc vi sai để đảm bảo hình dạng dây dẫn chính xác mà không cần cắt. Điều này rất quan trọng để duy trì tính toàn vẹn của dấu vết đồng dày.
Công nghệ mạ được sử dụng để xây dựng độ dày đồng cả trên bề mặt và trong VIAS. Lỗ mạ xuyên lỗ tăng cường dòng chảy hiện tại giữa các lớp và ngăn ngừa quá nhiệt.
Nhiều lớp đồng được nhiều lớp dưới nhiệt độ và áp suất cao. Các hệ thống nhựa chuyên dụng được sử dụng để ngăn chặn sự phân tách và duy trì tính toàn vẹn cấu trúc.
Mặt nạ hàn nhiệt độ cao được áp dụng để bảo vệ dấu vết đồng. Hoàn thiện bề mặt như Enig hoặc HASL được thêm vào để cải thiện khả năng hàn và kháng ăn mòn.
Mỗi bảng trải qua thử nghiệm điện, kiểm tra đạp xe nhiệt và kiểm tra độ tin cậy để đảm bảo nó đáp ứng các tiêu chuẩn nghiêm ngặt của ngành.
Quá trình được kiểm soát cao này đảm bảo rằng PCB đồng nặng mang lại hiệu suất, độ bền và an toàn đặc biệt, làm cho chúng phù hợp cho các ứng dụng quan trọng.
PCB đồng nặng được áp dụng rộng rãi trên các ngành công nghiệp nơi sức mạnh cao, nhiệt độ khắc nghiệt và độ tin cậy là rất quan trọng.
Được sử dụng trong bộ biến tần, bộ chỉnh lưu và bộ chuyển đổi nguồn, các bảng này xử lý các dòng điện cao mà không ảnh hưởng đến hiệu suất.
Bộ điều khiển xe điện, hệ thống quản lý pin và đèn pha LED dựa vào PCB đồng nặng để có hiệu quả nhiệt và độ bền lâu dài.
Động cơ hạng nặng, hệ thống robot và máy móc tự động hóa nhà máy yêu cầu PCB chịu được các dòng và nhiệt độ cao không đổi.
Bộ biến tần năng lượng mặt trời, tuabin gió và hệ thống lưu trữ năng lượng phụ thuộc vào PCB đồng nặng để quản lý tải biến dao động một cách hiệu quả.
Trong môi trường quan trọng, độ tin cậy là không thể thương lượng. PCB đồng nặng cung cấp hiệu suất ổn định trong điều kiện căng thẳng cực độ.
Trả lời: Một PCB tiêu chuẩn thường sử dụng độ dày đồng lên đến 1 oz/ft², trong khi PCB đồng nặng từ 3 oz/ft² đến 20 oz/ft² trở lên. Đồng dày hơn cho phép các PCB đồng nặng mang dòng điện cao hơn, cải thiện sự tản nhiệt và xử lý căng thẳng cơ học cực độ, khiến chúng trở nên lý tưởng cho các ứng dụng công suất cao.
Trả lời: Độ dày đồng phụ thuộc vào tải trọng hiện tại, nhiệt độ vận hành và các ràng buộc thiết kế của bạn. Ví dụ:
Các ứng dụng dưới 3A có thể sử dụng đồng 1 oz.
Các ứng dụng giữa 3A 3A10A thường yêu cầu đồng từ 2 oz đến 4 oz.
Các hệ thống năng lượng cao trên 10A thường yêu cầu đồng 8 oz hoặc dày hơn.
Tư vấn với một nhà sản xuất PCB có kinh nghiệm đảm bảo độ dày đồng tối ưu cho nhu cầu của dự án của bạn.
Trong thời đại mà các thiết bị điện tử phải mạnh mẽ hơn, đáng tin cậy và hiệu quả, các PCB đồng nặng hơn cung cấp những lợi thế không thể so sánh được. Họ cung cấp khả năng mang theo hiện tại vượt trội, quản lý nhiệt đặc biệt và độ bền lâu dài trong các ngành công nghiệp như ô tô, năng lượng tái tạo, tự động hóa công nghiệp và hàng không vũ trụ.
TạiFanway, chúng tôi chuyên sản xuất các PCB đồng nặng chất lượng cao phù hợp với các thông số kỹ thuật chính xác của dự án của bạn. Với khả năng sản xuất nâng cao và kiểm soát chất lượng nghiêm ngặt, chúng tôi đảm bảo hiệu suất tối ưu cho các ứng dụng công suất cao của bạn.
Nếu bạn đang tìm kiếm một đối tác đáng tin cậy để cung cấp các giải pháp PCB đồng bền, hiệu quả và hiệu quả về chi phí,Liên hệ với chúng tôi để thảo luận về yêu cầu của bạn.
