Thiết kế và sản xuất PCB

Quá trình chế tạo bảng mạch in là gì?

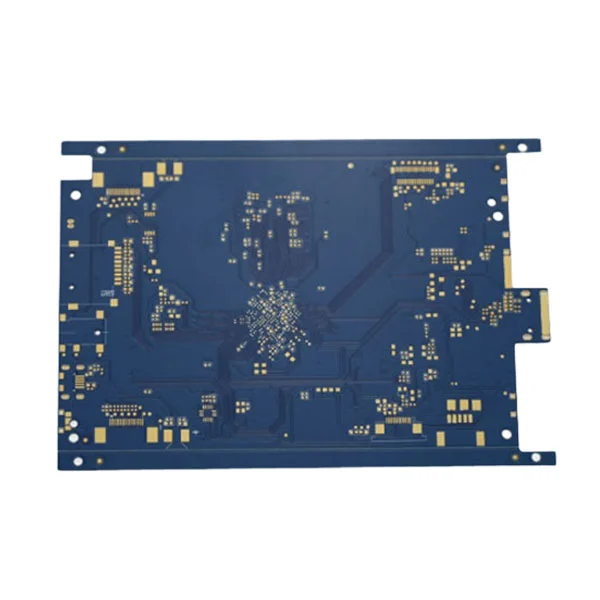

Chế tạo PCB biến đổi một thiết kế thành cấu trúc bảng vật lý. Bảng trống có thể được sản xuất với nhiều màu sắc khác nhau. Quá trình sản xuất PCB bao gồm nhiều giai đoạn: hoàn thiện thiết kế, cắt vật liệu, xử lý lớp bên trong, cán đa lớp, khoan, xử lý lớp ngoài, mặt nạ hàn và định tuyến hoàn thiện bề mặt hoặc định hình và kiểm tra.

Bạn đang tìm kiếm một nhà cung cấp cho thiết kế và sản xuất PCB? Xin vui lòng liên hệ với chúng tôi để nhận được báo giá.

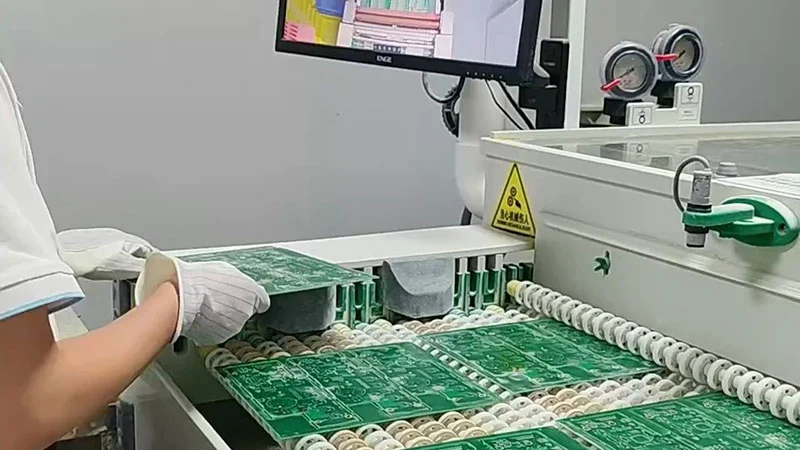

Các bước liên quan đến quy trình thiết kế và sản xuất PCB

Thiết kế PCB:Đây là quá trình nền tảng của việc tạo ra bố cục vật lý và kết nối điện cho các bảng mạch in (PCB). Nó kết nối sơ đồ điện tử để sản xuất phần cứng. Trong khi đó, nhà thiết kế cần phân tích bao gồm các kịch bản ứng dụng, tính khả thi của thiết kế điện, tính khả thi về cấu trúc hoặc vật liệu, hiệu quả sản xuất và đánh giá chi phí.

Cắt vật liệu:Nó cũng được gọi là bảng điều khiển hoặc cắt trống. Các tấm lớn của chất nền thô như FR-4, Rogers hoặc polymide được cắt thành các kích thước cần thiết.

Xử lý lớp bên trong:Đây là một quá trình cốt lõi trong sản xuất PCB, sử dụng phương pháp khắc mẫu để hình thành chính xác các mẫu mạch yêu cầu trên lá đồng của lớp phủ đồng. Xử lý sản xuất bao gồm:

Chuẩn bị vật liệu cơ bản (làm sạch CCL) → Lớp phủ quang học → Hình ảnh phơi sáng (Film/LDI) → Phát triển (lộ đồng được khắc) → Etching (loại bỏ đồng dư

Đau lại:Việc dán PCB đang liên kết nhiều lớp lõi đồng và precreg (PP) dưới nhiệt độ cao và áp suất để tạo thành một bảng nhiều lớp rắn. Lamination đảm bảo kết nối điện giữa các lớp và tính toàn vẹn cấu trúc.

Khoan:Khoan PCB đang tạo ra các lỗ hổng trong PCB nhiều lớp cho kết nối điện (VIAS) và lắp cơ học. Nó đòi hỏi độ chính xác ở cấp độ micron và tác động trực tiếp đến tính toàn vẹn tín hiệu, độ tin cậy và khả năng sản xuất.

Xử lý lớp ngoài:Nó xác định các mẫu dẫn điện có thể nhìn thấy (dây, miếng đệm, v.v.) trên bảng mạch. Thông thường, phương pháp mạ điện và khắc đồ họa được sử dụng để giữ chính xác các mẫu đồng mong muốn trên bảng đồng bằng đồng trong khi loại bỏ lá đồng dư thừa.

Mặt nạ hàn và hoàn thiện bề mặt:Mặt nạ hàn và lớp hoàn thiện bề mặt có mối quan hệ chặt chẽ và cực kỳ quan trọng trong sản xuất bảng mạch in (PCB). Chúng tác động trực tiếp đến độ tin cậy, khả năng hàn, ngoại hình và hiệu suất dài hạn của PCB. Mặt nạ hàn bao gồm các dấu vết đồng, ngăn các mạch ngắn và bảo vệ cách nhiệt. Trong quá trình hàn, nó giới hạn chất hàn vào các miếng đệm, ngăn chặn bắc cầu giữa các dấu vết liền kề. Nó cũng chống lại các vết trầy xước, hóa chất và môi trường ẩm ướt, và cung cấp các màu sắc như xanh lá cây, đen hoặc xanh, cùng với in huyền thoại (mực trắng). Bề mặt hoàn thiện bảo vệ lớp đồng, ngăn chặn quá trình oxy hóa pad và duy trì khả năng hàn. Nó đảm bảo hàn đáng tin cậy các thành phần cho PCB và thích nghi với các quy trình lắp ráp khác nhau.

Định tuyến hoặc hồ sơ:Đây là quá trình cơ học cuối cùng để cắt phác thảo của một bảng mạch in từ một bảng sản xuất lớn hơn.

Điều tra:Nó bao gồm kiểm tra đầu dò bay, thử nghiệm CNTT, FQC cuối cùng để kiểm tra kích thước, đường kính của các lỗ, tính toàn vẹn của mặt nạ hàn, đánh dấu độ rõ, v.v.

Cách chế tạo phù hợp với quy trình thiết kế PCB

Mặc dù sản xuất PCB là một giai đoạn riêng biệt độc lập với dòng thiết kế PCB, nhưng vẫn rất cần thiết để hiểu cách thức hoạt động của nó. Các nhà sản xuất PCB có thể không biết lý do tại sao bạn thiết kế bảng hoặc mục đích dự định của nó. Tuy nhiên, khi bạn hiểu cách các bảng này được sản xuất, bạn có thể thiết lập các thông số kỹ thuật thiết kế tương ứng để đảm bảo sản phẩm cuối cùng đạt được mức chất lượng cao nhất có thể.

Tỷ lệ năng suất: Nếu các thông số thiết kế vượt quá khả năng của thiết bị sản xuất, các bảng kết quả có thể không hoạt động chính xác. Vì vậy, các nhà thiết kế và nhà sản xuất cần một sự hiểu biết chung về ứng dụng dự định.

Khả năng sản xuất: Thiết kế của bạn tác động đến việc bảng có thể được sản xuất thực sự hay không. Nếu không có đủ độ thanh thải giữa các thành phần cạnh bảng và các thành phần bề mặt, hoặc nếu các vật liệu bạn chọn thiếu hệ số giãn nở nhiệt (CTE) đầy đủ, thì bảng có thể không được sản xuất.

Phân loại: Theo sử dụng cuối, các lớp PCB C/m (độ chính xác cao), lớp B/L (độ chính xác trung bình), cấp độ A/K (độ chính xác tiêu chuẩn).
