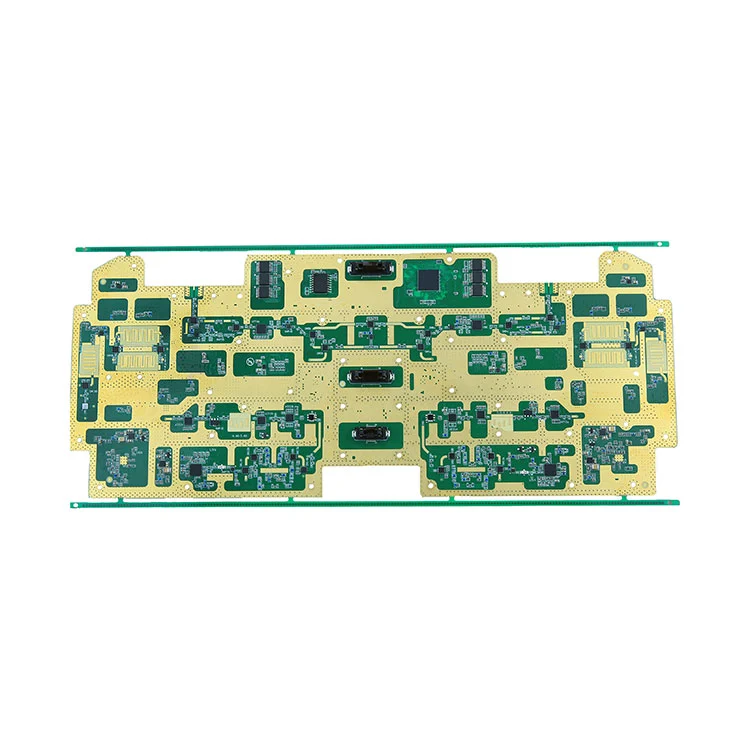

Lắp ráp bề mặt PCBlà nền tảng trong sản xuất điện tử hiện đại. Blog này cung cấp thông tin chuyên sâu về cái gì, như thế nào, tại sao, thách thức, lợi ích, vật liệu, phương pháp QA và xu hướng trong tương lai cho việc lắp ráp Công nghệ gắn trên bề mặt (SMT) và Thiết bị gắn trên bề mặt (SMD). Cho dù bạn là kỹ sư thiết kế, chuyên gia sản xuất hay một độc giả tò mò, bài viết này sẽ giúp bạn hiểu lý do tại sao Surface Mount PCB Assembly lại trở thành tiêu chuẩn ngành.
Lắp ráp PCB gắn trên bề mặt đề cập đến quá trình lắp ráp điện tử trong đó các bộ phận được gắn trực tiếp lên bề mặt của bảng mạch in (PCB) thay vì được lắp qua các lỗ. Quá trình này dựa trên Công nghệ gắn trên bề mặt (SMT) và Thiết bị gắn trên bề mặt (SMD), cho phép mật độ linh kiện cao hơn và giảm chi phí sản xuất. SMT đã trở nên phổ biến trong ngành công nghiệp điện tử vì tính hiệu quả, khả năng mở rộng và lợi ích về hiệu suất của nó.
Sự tương phản chính giữa Công nghệ gắn trên bề mặt (SMT) và Công nghệ xuyên lỗ (THT) nằm ở cách các thành phần điện được gắn vào PCB:
| Tính năng | Công nghệ gắn trên bề mặt (SMT) | Công nghệ xuyên lỗ (THT) |
|---|---|---|
| Tệp đính kèm | Gắn trên bề mặt bảng | Dây dẫn đi qua các lỗ trên PCB |
| Kích thước thành phần | Nhỏ hơn | lớn hơn |
| Tốc độ lắp ráp | Nhanh hơn | Chậm hơn |
| Tự động hóa | Tự động hóa cao | Ít tự động hơn |
| Hiệu suất | Tốt hơn cho tần số cao | Độ bền cơ học tốt hơn |
SMT bao gồm nhiều loại thành phần. Dưới đây là những cái phổ biến nhất:
| Loại thành phần | Sự miêu tả |
|---|---|
| Điện trở (0603, 0402) | Điều khiển dòng điện và điện áp trong mạch. |
| tụ điện | Lưu trữ và giải phóng năng lượng điện. |
| Mạch tích hợp (IC) | Thực hiện các chức năng xử lý cụ thể. |
| Điốt và đèn LED | Kiểm soát dòng điện và cung cấp chỉ dẫn. |
| Đầu nối và công tắc | Cho phép kết nối bên ngoài và đầu vào của người dùng. |
Việc lắp ráp SMT có thể phải đối mặt với một số thách thức, chẳng hạn như bia mộ, cầu nối hàn và mạch hở. Các phương pháp hay nhất bao gồm:
| Vật liệu | Mục đích |
|---|---|
| Chất nền PCB | Vật liệu cơ bản cho mạch điện. |
| Dán hàn | Liên kết các SMD với các miếng đệm trong quá trình chỉnh lại dòng. |
| Linh kiện | Các bộ phận SMD cho chức năng mạch. |
| Giấy nến | Đảm bảo ứng dụng dán hàn được kiểm soát. |
| Tuôn ra | Cải thiện tình trạng làm ướt chất hàn và loại bỏ oxit. |
Việc lắp ráp gắn trên bề mặt chất lượng cao đòi hỏi phải kiểm tra và xác nhận nghiêm ngặt. Các phương pháp chính bao gồm:
QA kết hợp đảm bảo PCB đáp ứng các tiêu chuẩn về hiệu suất và độ tin cậy mong đợi trong các thiết bị điện tử hiện đại.
Một số xu hướng chính đang định hình tương lai của SMT:
Những xu hướng này đảm bảo việc lắp ráp PCB trên bề mặt tiếp tục phát triển, cải thiện hiệu suất và giảm chu kỳ sản xuất.
