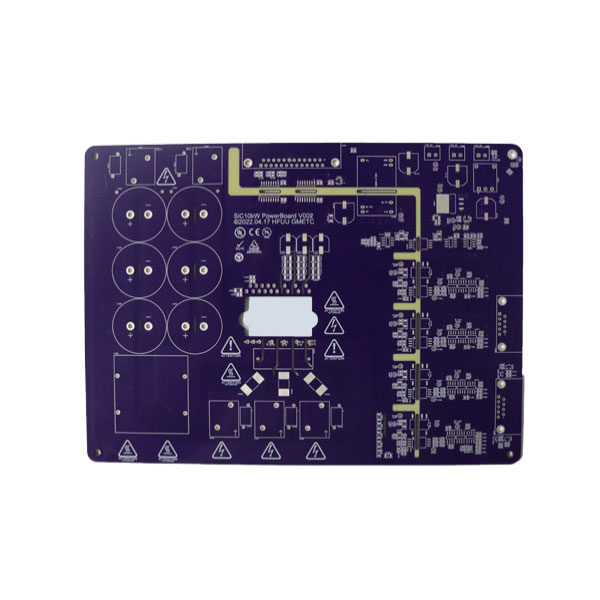

Sự thúc đẩy không ngừng hướng tới các thiết bị điện tử nhỏ hơn, nhanh hơn và mạnh hơn đã thúc đẩy sự đổi mới đáng kể trong công nghệ bảng mạch in. PCB kết nối mật độ cao (HDI) đã trở thành nền tảng cho các thiết bị điện tử tiên tiến nhất hiện nay—từ điện thoại thông minh và thiết bị đeo cho đến hệ thống an toàn ô tô và thiết bị cấy ghép y tế. Chúng tôi xem xét điều gì khiếnPCB HDIkhác với các bo mạch thông thường, các công nghệ chủ chốt liên quan và cách thứcĐường quạtKhả năng sản xuất của chúng tôi hỗ trợ việc sản xuất các bo mạch phức tạp, có độ tin cậy cao này. Chúng tôi khám phá những cân nhắc về thiết kế, lựa chọn vật liệu và tiêu chuẩn chất lượng xác định chế tạo HDI hiện đại.
Bảng mạch in là nền tảng của hầu hết mọi thiết bị điện tử. Khi các thiết bị trở nên mạnh mẽ hơn và nhỏ gọn hơn, nhu cầu về PCB cũng tăng lên đáng kể. PCB tiêu chuẩn với các thành phần xuyên lỗ và đường ray rộng hơn không còn đủ cho nhiều ứng dụng hiện đại. Nhu cầu về mật độ thành phần cao hơn, tốc độ tín hiệu nhanh hơn và hệ số dạng giảm đã thúc đẩy việc áp dụng công nghệ Kết nối mật độ cao.
PCB HDI đạt được mật độ đi dây lớn hơn trên một đơn vị diện tích thông qua sự kết hợp giữa các đường và không gian mịn hơn, các via nhỏ hơn và mật độ đệm kết nối cao hơn. Các bo mạch này cho phép tích hợp nhiều chức năng hơn vào các không gian nhỏ hơn—một yêu cầu đối với các ứng dụng từ cơ sở hạ tầng truyền thông 5G đến thiết bị chẩn đoán y tế và hệ thống hỗ trợ người lái tiên tiến trên ô tô.
Công nghệ Đường quạtlà nhà cung cấp Dịch vụ Sản xuất Điện tử có trụ sở tại Trung Quốc với hơn 12 năm kinh nghiệm trong lĩnh vực chế tạo, lắp ráp và thử nghiệm PCB. Công ty cung cấp các giải pháp trọn gói từ bố trí và thiết kế PCB đến phân phối thành phẩm. Bài viết này cung cấp cái nhìn khách quan về công nghệ HDI PCB, các quy trình sản xuất liên quan và các khả năng giúp Fanway trở thành đối tác cho những khách hàng yêu cầu giải pháp kết nối mật độ cao.
PCB HDI được phân biệt với PCB thông thường bởi một số tính năng chính cho phép mật độ thành phần cao hơn và hiệu suất điện tốt hơn.
Bảng HDI có thể đạt được chiều rộng và khoảng trống nhỏ tới 2,5 triệu (0,0635 mm) hoặc thậm chí ít hơn. Điều này cho phép định tuyến nhiều hơn trong một khu vực nhất định, giúp kết nối các thành phần có số lượng pin cao như BGA (Mảng lưới bóng) mà không yêu cầu nhiều lớp hoặc bảng quá khổ.
Không giống như các via xuyên lỗ truyền thống xuyên qua toàn bộ độ dày của bảng, microvia là các via có đường kính nhỏ—thường dưới 150μm—kết nối các lớp liền kề. Kích thước nhỏ hơn cho phép có nhiều via hơn trong một khu vực nhất định và giảm không gian mà chính via đó tiêu thụ.
Vias mù kết nối lớp bên ngoài với lớp bên trong mà không xuyên qua toàn bộ bảng. Các lỗ chôn kết nối các lớp bên trong mà không chạm tới bề mặt bên ngoài. Các loại thông qua này cho phép kết nối phức tạp hơn mà không tiêu tốn không gian ở các lớp bên ngoài.
Các lớp cách điện giữa các lớp đồng mỏng hơn trong bo mạch HDI, góp phần giảm độ dày tổng thể của bo mạch và cải thiện tính toàn vẹn của tín hiệu thông qua các đường dẫn tín hiệu ngắn hơn.
Các tính năng này nói chung cho phép giảm đáng kể kích thước bo mạch—đôi khi lên tới 60% so với các thiết kế thông thường—trong khi vẫn duy trì hoặc cải thiện hiệu suất điện.
Không phải tất cả các bảng HDI đều như nhau. Độ phức tạp của thiết kế HDI thường được phân loại theo số lượng lớp xây dựng và cấu trúc xuyên suốt có liên quan.
| Lớp học | Kết cấu | Độ phức tạp | Ứng dụng điển hình |
| HDI loại 1 | 1+N+1 | Thấp | Điện tử tiêu dùng cơ bản, thiết bị đơn giản |
| HDI loại 2 | 2+N+2 | Trung bình | Điện tử tiêu dùng tiên tiến, thông tin giải trí ô tô |
| HDI loại 3 | 3+N+3 | Cao | Thiết bị hiệu suất cao, cơ sở hạ tầng 5G, hệ thống AI |
| HDI loại 4 | 4+N+4 | Cực kỳ cao | Ứng dụng tiên tiến, bao bì bán dẫn |
Chữ “N” trong ký hiệu cấu trúc biểu thị số lớp lõi. Các bảng có độ phức tạp cao hơn đòi hỏi quy trình sản xuất phức tạp hơn và kiểm soát quy trình chặt chẽ hơn.
Đường quạtđã phát triển khả năng sản xuất để hỗ trợ nhiều yêu cầu về HDI PCB. Bảng sau đây tóm tắt các khả năng chính có sẵn.
| Khả năng | Phạm vi |
| Số lớp | 1 – 108 lớp |
| Độ dày của tấm hoàn thiện | 0,2 mm – 10,0 mm |
| Kích thước bảng tối đa | 610 mm × 1200 mm |
| Độ dày đồng thành phẩm | 0,5 oz – 12 oz |
| Chiều rộng / khoảng cách dòng tối thiểu | 2,5 triệu / 2,5 triệu |
| Kích thước lỗ hoàn thiện tối thiểu | 0,1mm |
| Tỷ lệ khung hình tối đa | 25:1 |
| Dung sai kiểm soát trở kháng | ±10% |
Công ty cũng cung cấp nhiều loại chất hoàn thiện bề mặt bao gồm HASL (LF), ENIG (Vàng ngâm), Thiếc ngâm, Bạc ngâm, OSP và ngón tay vàng, cho phép khách hàng lựa chọn loại hoàn thiện thích hợp cho ứng dụng cụ thể và yêu cầu về môi trường của họ.
PCB HDI thường được sử dụng trong các ứng dụng đòi hỏi độ tin cậy cao.Đường quạtduy trì một số chứng nhận chất lượng phản ánh cam kết đáp ứng các tiêu chuẩn quốc tế.
• ISO 9001:2015– Chứng nhận hệ thống quản lý chất lượng.
• IATF 16949:2016– Tiêu chuẩn quản lý chất lượng ngành ô tô.
• ISO 13485:2016– Chứng nhận hệ thống quản lý chất lượng thiết bị y tế.
Công ty cũng tuân thủ các tiêu chuẩn IPC, bao gồm IPC-A-600G về khả năng chấp nhận của bảng in và IPC-6012 về thông số hiệu suất của PCB cứng. Sản xuất PCB HDI có sẵn theo tiêu chuẩn IPC Loại 2 và Loại 3, trong đó Loại 3 đại diện cho cấp độ cao nhất cho các ứng dụng quan trọng.
Tuân thủ môi trường bao gồm chứng nhận an toàn UL, tuân thủ RoHS về hạn chế chất độc hại và tuân thủ hóa chất REACH.
Trả lời: PCB HDI có chiều rộng vết nhỏ hơn (xuống tới 2,5 mil), vias nhỏ hơn (microvias dưới 150μm) và mật độ đệm kết nối cao hơn. Chúng cho phép thiết kế nhỏ gọn hơn với tính toàn vẹn tín hiệu tốt hơn so với PCB tiêu chuẩn.
Trả lời: Microvias là các vias có đường kính nhỏ, thường nhỏ hơn 150μm, kết nối các lớp liền kề. Kích thước nhỏ hơn của chúng cho phép mật độ định tuyến cao hơn và giảm không gian mà cấu trúc via tiêu thụ.
Trả lời: Fanway có thể sản xuất PCB HDI với tối đa 108 lớp, tùy thuộc vào yêu cầu thiết kế và lựa chọn vật liệu.
Trả lời: Fanway có các chứng chỉ ISO 9001:2015, IATF 16949:2016 và ISO 13485:2016. Công ty cũng tuân thủ các tiêu chuẩn IPC và duy trì tuân thủ UL, RoHS và REACH.
Trả lời: Các lớp hoàn thiện có sẵn bao gồm HASL (LF), ENIG (Vàng ngâm), Thiếc ngâm, Bạc ngâm, OSP và ngón tay vàng. Sự lựa chọn phụ thuộc vào yêu cầu hàn của ứng dụng và điều kiện môi trường.
PCB HDICông nghệ đã trở nên cần thiết cho các thiết bị điện tử hiện đại đòi hỏi chức năng cao hơn ở dạng nhỏ hơn. Sự kết hợp của các dấu vết mịn hơn, microvias và vật liệu tiên tiến cho phép thiết kế những thiết kế mà công nghệ PCB thông thường không thể thực hiện được.
Đường quạt cung cấp một bộ toàn diện các khả năng sản xuất PCB HDI, với số lượng lớp lên tới 108, độ rộng vết tối thiểu là 2,5 triệu và hỗ trợ nhiều loại vật liệu tần số cao và tốc độ cao. Các chứng nhận chất lượng của công ty—bao gồm ISO 9001, IATF 16949 và ISO 13485—phản ánh cam kết của công ty trong việc đáp ứng các yêu cầu của ô tô, y tế và các ứng dụng đòi hỏi khắt khe khác.
Với các tùy chọn tạo mẫu nhanh và phân tích DFM miễn phí, Fanway cung cấp hỗ trợ thiết thực cho khách hàng đang phát triển các thiết kế HDI mới. Nếu bạn đang tìm kiếm một đối tác đáng tin cậy cho dự án của mình, chúng tôi mời bạnliên hệĐường quạtHôm nay. Nhóm kỹ thuật có thể cung cấp hướng dẫn thiết kế, đề xuất vật liệu và giá cả cạnh tranh phù hợp với yêu cầu cụ thể của bạn. Hãy liên hệ thông qua trang web hoặc email của công ty để bắt đầu cuộc trò chuyện.
