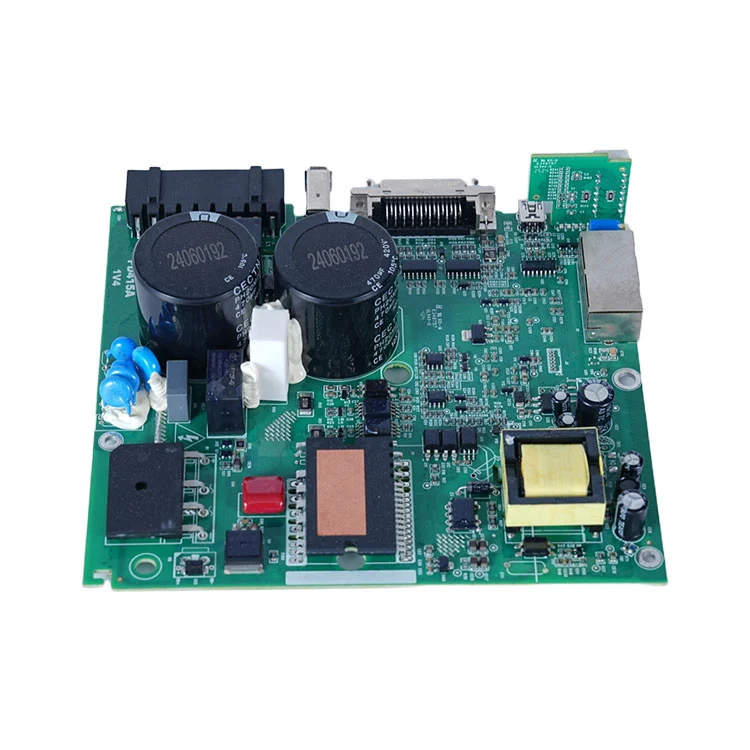

Nguyên mẫu lắp ráp PCBđóng một vai trò quan trọng trong sản xuất điện tử hiện đại. Nó cho phép các kỹ sư và nhà thiết kế kiểm tra, xác nhận và tối ưu hóa các thiết kế mạch trước khi bắt đầu sản xuất quy mô lớn. Bằng cách lắp ráp một PCB nguyên mẫu, các lỗi thiết kế tiềm ẩn có thể được xác định sớm, đảm bảo độ tin cậy cao hơn và chi phí sản xuất thấp hơn. Tại Công ty TNHH Công nghệ Fanway Thâm Quyến, chúng tôi chuyên cung cấp dịch vụ lắp ráp PCB nguyên mẫu chất lượng cao được thiết kế để đáp ứng nhu cầu của cả các công ty khởi nghiệp và các công ty đã thành lập.
Việc lắp ráp PCB nguyên mẫu thường liên quan đến việc hàn các linh kiện điện tử lên bảng mạch in để tạo ra một nguyên mẫu hoạt động được. Quá trình này không chỉ xác minh hiệu suất điện của thiết kế mà còn cung cấp một mô hình hữu hình để trình diễn, thử nghiệm và phát triển thêm sản phẩm.
Lắp ráp PCB nguyên mẫu bao gồm một số bước chính để đảm bảo sản phẩm cuối cùng đáp ứng các thông số kỹ thuật thiết kế:
Chế tạo PCB:Bước đầu tiên liên quan đến việc sản xuất bảng mạch in dựa trên tệp thiết kế (tệp Gerber). Chế tạo có độ chính xác cao đảm bảo bố cục bo mạch phù hợp với mạch dự định.
Tìm nguồn cung ứng thành phần:Tất cả các linh kiện điện tử, bao gồm điện trở, tụ điện, IC và đầu nối, đều được mua sắm theo Danh mục Vật liệu (BOM).
Xác nhận thiết kế:Các thành phần được gắn trên PCB bằng Công nghệ gắn trên bề mặt (SMT) hoặc Công nghệ xuyên lỗ (THT). Tùy theo độ phức tạp có thể sử dụng máy tự động hoặc kỹ thuật lắp ráp thủ công.
hàn:Hàn chặt các bộ phận về mặt điện và cơ khí. Hàn nóng chảy lại là phổ biến đối với SMT, trong khi hàn sóng hoặc hàn tay được sử dụng cho các thành phần THT.
Kiểm tra & thử nghiệm:Sau khi lắp ráp, kiểm tra chức năng đảm bảo rằng nguyên mẫu hoạt động chính xác. Bước này có thể bao gồm kiểm tra trực quan, kiểm tra quang học tự động (AOI) và kiểm tra điện.
Quá trình này đảm bảo rằng Bộ lắp ráp PCB nguyên mẫu không chỉ hoạt động như dự định mà còn đóng vai trò là tài liệu tham khảo đáng tin cậy cho sản xuất hàng loạt.
Việc lắp ráp PCB nguyên mẫu chuyên nghiệp đòi hỏi phải tuân thủ nghiêm ngặt các thông số kỹ thuật. Dưới đây là bảng tóm tắt các thông số điển hình:
| tham số | Sự miêu tả |
|---|---|
| Kích thước bảng | Tối thiểu: 10 mm x 10 mm, Tối đa: 500mm x 500mm |
| Số lớp | 1–12 lớp, tùy thuộc vào độ phức tạp của thiết kế |
| Các loại thành phần | SMT, THT, lắp ráp hỗn hợp |
| Mặt nạ hàn | Màu xanh lá cây, đỏ, xanh hoặc tùy chỉnh |
| Hoàn thiện bề mặt | HASL, ENIG, OSP hoặc bạc ngâm |
| Độ chính xác của vị trí thành phần | ±0,05mm đối với linh kiện SMT |
| Kiểm tra & Kiểm tra | AOI, X-quang, kiểm tra chức năng |
Công ty TNHH Công nghệ Fanway Thâm Quyến đảm bảo rằng mọi lắp ráp PCB nguyên mẫu đều đáp ứng các tiêu chuẩn này, mang lại độ tin cậy và khả năng tái tạo cao.
Nhiều công ty có thể thắc mắc tại sao việc lắp ráp nguyên mẫu lại cần thiết trước khi sản xuất trên quy mô lớn. Dưới đây là những ưu điểm chính:
Phát hiện lỗi:Việc xác định sớm các lỗi thiết kế sẽ ngăn ngừa các lỗi tốn kém trong sản xuất hàng loạt.
Xác nhận thiết kế:Các kỹ sư có thể kiểm tra hiệu suất trong điều kiện thực tế.
Hiệu quả về thời gian:Tạo nguyên mẫu nhanh giúp tăng tốc chu kỳ phát triển sản phẩm.
Hiệu quả về chi phí:Việc phát hiện và khắc phục các vấn đề trong giai đoạn nguyên mẫu ít tốn kém hơn nhiều so với việc làm lại các bo mạch được sản xuất hàng loạt.
Về bản chất, Prototype PCB Assembly giảm thiểu rủi ro, tiết kiệm thời gian và đảm bảo chất lượng sản phẩm tốt hơn.
Việc lắp ráp PCB nguyên mẫu chất lượng cao phụ thuộc vào sự kết hợp giữa kỹ thuật lành nghề, thiết bị tiên tiến và kiểm soát chất lượng nghiêm ngặt:
Xác minh thành phần:Xác nhận tất cả các bộ phận đáp ứng thông số kỹ thuật trước khi lắp ráp.
Vị trí chính xác:Sử dụng máy chọn và đặt tự động để đặt linh kiện SMT chính xác.
Kiểm soát hàn:Các thông số hàn nóng chảy và hàn sóng được theo dõi chặt chẽ để ngăn ngừa khuyết tật.
Kiểm tra kỹ lưỡng:Lắp ráp PCB nguyên mẫu bao gồm một số bước chính để đảm bảo sản phẩm cuối cùng đáp ứng các thông số kỹ thuật thiết kế:
Công ty TNHH Công nghệ Fanway Thâm Quyến áp dụng những phương pháp thực hành tốt nhất này, đảm bảo PCB nguyên mẫu sẵn sàng để đánh giá đáng tin cậy và phát triển hơn nữa.
Câu hỏi 1: Sự khác biệt giữa lắp ráp PCB nguyên mẫu và lắp ráp PCB sản xuất là gì?
A1:Nguyên mẫu lắp ráp PCB được thiết kế để thử nghiệm và xác nhận. Nó thường liên quan đến số lượng nhỏ và có thể yêu cầu lắp ráp thủ công các bộ phận phức tạp. Sản xuất lắp ráp PCB tập trung vào sản xuất quy mô lớn với các quy trình được tối ưu hóa để đạt được tốc độ và tiết kiệm chi phí.
Câu hỏi 2: Mất bao lâu để hoàn thành việc lắp ráp PCB nguyên mẫu?
A2:Thời gian hoàn thành phụ thuộc vào độ phức tạp của bo mạch và tính sẵn có của thành phần. Thông thường, nó dao động từ 5 đến 15 ngày làm việc. Công ty TNHH Công nghệ Fanway Thâm Quyến cung cấp dịch vụ cấp tốc cho các dự án cấp bách.
Câu hỏi 3: Tôi có thể kiểm tra thiết kế của mình trong giai đoạn lắp ráp PCB nguyên mẫu không?
A3:Có, kiểm tra chức năng là một phần tiêu chuẩn của quá trình lắp ráp nguyên mẫu. Điều này cho phép các nhà thiết kế xác minh các mạch, kiểm tra việc tích hợp phần mềm và tối ưu hóa hiệu suất thiết kế trước khi chuyển sang sản xuất hàng loạt.
Nguyên mẫu lắp ráp PCB rất cần thiết trong nhiều lĩnh vực:
Điện tử tiêu dùng:Lặp lại nhanh chóng cho điện thoại thông minh, thiết bị đeo và thiết bị nhà thông minh.
Điện tử ô tô:Kiểm tra các mô-đun điều khiển, cảm biến và bộ hiển thị.
Thiết bị y tế:Đảm bảo an toàn và độ tin cậy của thiết bị chẩn đoán và giám sát.
Tự động hóa công nghiệp:Làm thế nào để đảm bảo lắp ráp PCB nguyên mẫu chất lượng cao?
Công ty TNHH Công nghệ Fanway Thâm Quyến phục vụ khách hàng trong các ngành này, cung cấp các giải pháp tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.
Lắp ráp PCB nguyên mẫu là một bước quan trọng trong việc biến những ý tưởng sáng tạo thành các sản phẩm điện tử chức năng. Bằng cách tận dụng các dịch vụ lắp ráp chuyên nghiệp, các công ty có thể giảm thiểu sai sót, tối ưu hóa hiệu suất và tăng tốc chu kỳ phát triển sản phẩm của mình.Công ty TNHH Công nghệ Fanway Thâm Quyếncung cấp các dịch vụ lắp ráp PCB nguyên mẫu chuyên nghiệp, tập trung vào chất lượng, độ chính xác và độ tin cậy. Đối với các doanh nghiệp muốn biến các thiết kế điện tử của mình thành nguyên mẫu có đầy đủ chức năng,liên lạcCông ty TNHH Công nghệ Fanway Thâm Quyến là bước đầu tiên hướng tới thành công.
