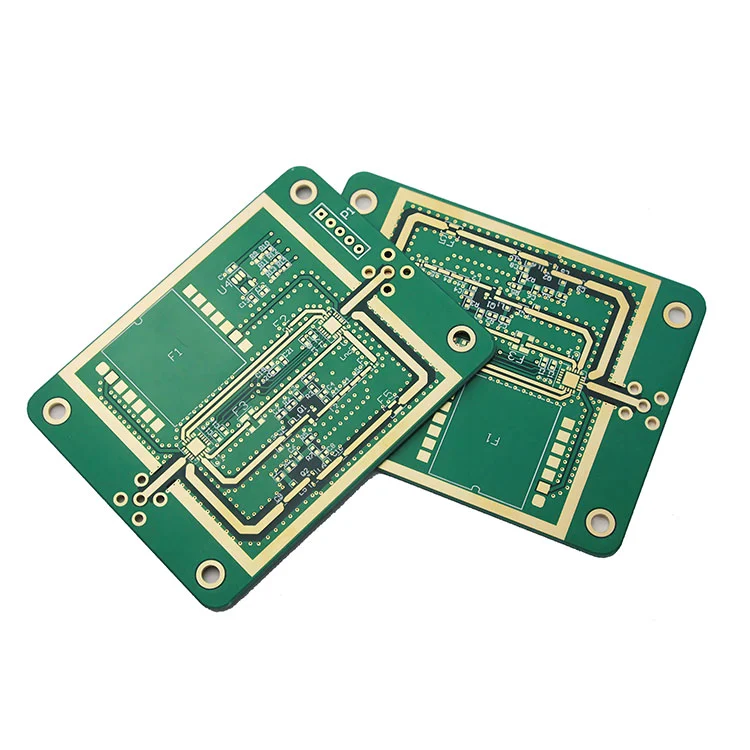

PCB tần số caoCông nghệ này rất cần thiết cho các hệ thống RF, vi sóng và kỹ thuật số tốc độ cao hiện đại hoạt động ở dải tần GHz. Khi tần số tăng lên, mất tín hiệu, trở kháng không khớp và nhiễu điện từ trở thành những thách thức thiết kế quan trọng. Hướng dẫn toàn diện này giải thích cách PCB tần số cao cải thiện tính toàn vẹn của tín hiệu, khám phá vật liệu, chiến lược thiết kế, quy trình sản xuất, hệ số chi phí và giải pháp thực tế cho các vấn đề kỹ thuật phổ biến. Cho dù bạn đang phát triển mô-đun 5G, radar ô tô, hệ thống vệ tinh hay thiết bị liên lạc tốc độ cao, bài viết này đều cung cấp thông tin chi tiết kỹ thuật rõ ràng để giúp bạn đạt được hiệu suất ổn định và đáng tin cậy.
PCB tần số cao được thiết kế để hoạt động đáng tin cậy ở tần số thường trên 500 MHz và thường mở rộng đến phạm vi nhiều GHz. Ở các mức này, ngay cả những thay đổi nhỏ về tính chất điện môi, độ nhám của đồng và hình dạng vết cũng có thể ảnh hưởng đáng kể đến hoạt động của mạch.
Không giống như các bo mạch thông thường, thiết kế PCB Tần số Cao yêu cầu vật liệu có tổn thất thấp, trở kháng được kiểm soát chặt chẽ và dung sai sản xuất chính xác để đảm bảo truyền tín hiệu có thể dự đoán được.
Khi tần số tăng:
Công nghệ PCB tần số cao giải quyết những thách thức này bằng cách kết hợp các vật liệu tiên tiến với phương pháp thiết kế tối ưu.
| Vật liệu | Hằng số điện môi (Dk) | Tiếp tuyến tổn thất (Df) | Ứng dụng |
|---|---|---|---|
| FR-4 đã sửa đổi | 4,2–4,5 | 0,015–0,02 | Thiết kế GHz thấp hơn |
| Tấm ép Rogers | 2,2–3,5 | 0,0009–0,003 | RF & Vi sóng |
| Dựa trên PTFE | 2,0–2,5 | Cực thấp | Vệ tinh & Radar |
| Gốm hydrocarbon | 3,0–3,5 | Thấp | Radar 77GHz ô tô |
Các nhà sản xuất như Công ty TNHH Công nghệ Fanway Thâm Quyến xác nhận cẩn thận độ ổn định và tính nhất quán của chất điện môi trước khi sản xuất.
Thiết kế xếp chồng hiệu quả giúp cải thiện khả năng che chắn và tính toàn vẹn của tín hiệu.
| Lớp | Chức năng |
|---|---|
| Đứng đầu | Định tuyến tín hiệu RF |
| Bên trong 1 | Mặt đất |
| Nội 2 | Máy bay điện |
| Đáy | Che chắn / Tín hiệu phụ |
Tham chiếu mặt đất thích hợp sẽ giảm thiểu EMI và cải thiện tính nhất quán của trở kháng.
Sản xuất PCB tần số cao yêu cầu:
Công ty TNHH Công nghệ Fanway Thâm Quyến thực hiện kiểm soát quy trình nghiêm ngặt để đảm bảo hiệu suất điện ổn định qua các lô.
Trình điều khiển chi phí bao gồm lựa chọn vật liệu, số lớp, dung sai trở kháng và độ phức tạp của thử nghiệm. Thiết kế xếp chồng lai kết hợp vật liệu RF với lõi tiêu chuẩn có thể cân bằng chi phí và hiệu suất.
Đánh giá:
Công ty TNHH Công nghệ Fanway Thâm Quyến cung cấp các giải pháp sản xuất PCB tần số cao toàn diện, bao gồm bảng lai đa vật liệu, kiểm soát trở kháng chính xác, tạo mẫu nhanh và quy trình kiểm tra nghiêm ngặt. Đội ngũ kỹ thuật của họ hỗ trợ khách hàng từ khâu đánh giá thiết kế đến sản xuất hàng loạt, đảm bảo hiệu suất ổn định trong các ứng dụng GHz.
Câu hỏi 1: Tôi nên xem xét vật liệu PCB tần số cao ở tần số nào?
Nói chung là trên 500 MHz, đặc biệt khi hoạt động ở dải tần nhiều GHz.
Câu hỏi 2: FR-4 tiêu chuẩn có thể xử lý các ứng dụng RF không?
Chỉ hạn chế các thiết kế tần số thấp hơn; vật liệu RF chuyên dụng được ưu tiên để có độ ổn định tốt hơn.
Câu 3: Thông số quan trọng nhất là gì?
Tiếp tuyến tổn thất (Df) ảnh hưởng đáng kể đến sự suy giảm tín hiệu.
Câu hỏi 4: Làm cách nào để giảm phản xạ tín hiệu?
Đảm bảo kiểm soát trở kháng chính xác và thiết kế xếp chồng phù hợp.
Câu 5: Tôi có thể bắt đầu dự án của mình bằng cách nào?
Tham khảo ý kiến nhà sản xuất có kinh nghiệm để xem xét hồ sơ thiết kế trước khi chế tạo.
PCB tần số cao đóng vai trò quyết định trong việc duy trì tính toàn vẹn tín hiệu, giảm thiểu tổn thất và đảm bảo hiệu suất ổn định trong các hệ thống GHz tiên tiến. Từ lựa chọn vật liệu đến sản xuất chính xác, mọi chi tiết đều quan trọng.
