Trong kỷ nguyên kỹ thuật số ngày nay, hầu hết mọi thiết bị hiện đại, từ điện thoại thông minh và thiết bị y tế đến các hệ thống điều khiển ô tô, các bộ phận trên bảng mạch in (PCB). Mặc dù PCB một lớp và hai lớp đã được sử dụng rộng rãi trong nhiều thập kỷ, nhu cầu về các thiết bị nhỏ gọn và mạnh mẽ hơn đã được thực hiệnPCB đa lớpTiêu chuẩn công nghiệp trong điện tử hiệu suất cao.

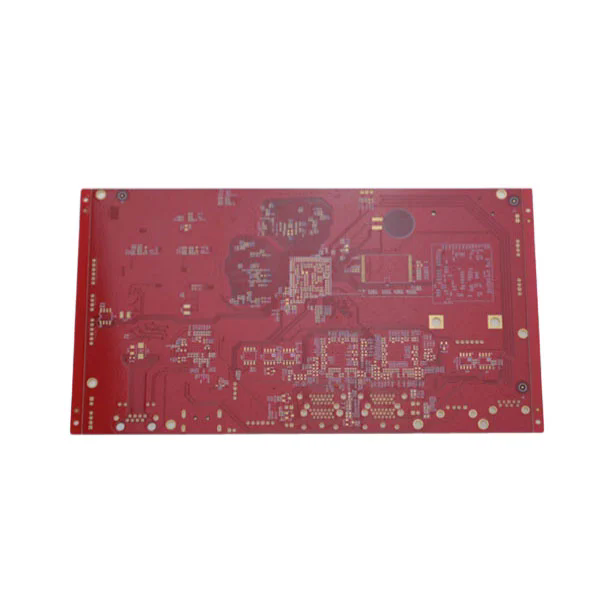

Một PCB đa lớp bao gồm ba hoặc nhiều lớp đồng dẫn được xếp chồng lên nhau, cách nhau bằng vật liệu cách điện được gọi là điện môi. Không giống như các bảng đơn hoặc hai mặt, PCB đa lớp cho phép các nhà thiết kế đạt được định tuyến phức tạp, chức năng lớn hơn và độ tin cậy được cải thiện. Kiến trúc này không chỉ tối ưu hóa lưu lượng tín hiệu mà còn làm giảm đáng kể nhiễu điện từ, đây là mối quan tâm chính trong các mạch tốc độ cao.
Những lợi thế của PCB đa lớp vượt xa sự phức tạp về cấu trúc của chúng. Chúng cho phép các nhà sản xuất xây dựng các thiết bị nhỏ hơn, nhẹ hơn và bền hơn, mà không hy sinh sức mạnh xử lý hoặc hiệu quả. Cho dù trong hàng không vũ trụ, viễn thông hay công nghệ y tế, tính linh hoạt của PCB đa lớp đã khiến họ trở thành một nền tảng của sự đổi mới.
Ở cấp độ cơ bản, PCB đa lớp giải quyết vấn đề tắc nghẽn không gian và hiệu suất hạn chế. Bằng cách xếp nhiều lớp đồng, các nhà thiết kế có khả năng định tuyến tín hiệu thông minh hơn và tránh các vấn đề tắc nghẽn xảy ra với các bảng hai lớp truyền thống. Đây là một trong những lý do chính tại sao PCB đa lớp thống trị các ngành công nghiệp trong đó cả thu nhỏ và hiệu suất là điều cần thiết.
Nguyên tắc làm việc của PCB đa lớp nằm trong thiết kế lớp của nó. Mỗi lớp tiến hành được khắc với các mẫu mạch, trong khi vias (xuyên qua lỗ, vias mù hoặc vias bị chôn vùi) kết nối các lớp này để cho phép giao tiếp điện liền mạch. Các lớp điện môi cách nhiệt các lớp đồng, đảm bảo các tín hiệu điện di chuyển với sự can thiệp tối thiểu và hiệu quả tối đa.
Để minh họa rõ hơn các tham số chuyên nghiệp của PCB đa lớp thông thường, hãy xem xét bảng sau:
| Tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Số lượng lớp | 4 đến 40 lớp |
| Vật liệu cơ bản | FR4, cao TG FR4, Rogers, Polyimide |
| Độ dày đồng | 0,5 oz đến 3 oz mỗi lớp |
| Độ dày bảng | 0,4 mm đến 5,0 mm |
| Tối thiểu. Kích thước lỗ | 0,1 mm |
| Bề mặt hoàn thiện | Hasl, Enig, OSP, Immersion Silver |
| Kiểm soát trở kháng | ± 10% dung sai |
| Nhiệt độ hoạt động | -40 ° C đến +150 ° C. |
| Màu mặt nạ hàn | Màu xanh lá cây, đen, trắng, xanh, đỏ |
Các tham số này không chỉ phản ánh các khả năng kỹ thuật mà còn cả các tùy chọn tùy chỉnh mà các nhà sản xuất có thể cung cấp. Ví dụ, việc chọn vật liệu FR4 hoặc Rogers cao TG đảm bảo khả năng chống nhiệt và ổn định trong các môi trường đòi hỏi như hệ thống radar ô tô hoặc hàng không vũ trụ. Độ dày của đồng là rất quan trọng để xử lý tải hiện tại, trong khi điều khiển trở kháng ảnh hưởng trực tiếp đến truyền tín hiệu tần số cao.
Quá trình thiết kế của PCB đa lớp bao gồm nhiều bước: tạo sơ đồ, lập kế hoạch xếp chồng lớp, định tuyến và kiểm tra mô phỏng. Các kỹ sư phải cân bằng cẩn thận các yêu cầu về điện, nhiệt và cơ học. Kế hoạch kém có thể dẫn đến Crosstalk, quá nóng hoặc mất tín hiệu, đó là lý do tại sao thiết kế PCB đa lớp được coi là cả khoa học và nghệ thuật.
Hơn nữa, những tiến bộ trong công nghệ chế tạo PCB, chẳng hạn như các phương pháp microvias khoan laser, các phương pháp HDI (kết nối mật độ cao) và các thành phần nhúng, đã đẩy các bảng nhiều lớp lên tầm cao mới của hiệu suất. Các tính năng này cho phép PCB hiện đại hỗ trợ 5G, IoT, thiết bị trí tuệ nhân tạo và thiết bị chẩn đoán y tế thế hệ tiếp theo.
Lý do tại sao các ngành công nghiệp ngày càng chọn PCB đa lớp là rõ ràng: chúng cung cấp hiệu suất và độ tin cậy vượt trội so với các lựa chọn thay thế một lớp hoặc hai lớp. Dưới đây là một số lợi ích quan trọng nhất giải thích việc áp dụng rộng rãi của họ:
Tính toàn vẹn tín hiệu cao: Với trở kháng được kiểm soát và nhiều mặt phẳng mặt đất, PCB đa lớp giảm thiểu biến dạng tín hiệu. Điều này rất quan trọng đối với các ứng dụng tốc độ cao như máy chủ dữ liệu và các trạm cơ sở 5G.
Thiết kế nhỏ gọn: Các lớp xếp chồng theo chiều dọc làm giảm nhu cầu về các bề mặt bảng lớn hơn, cho phép các nhà sản xuất làm cho sản phẩm nhỏ hơn và nhẹ hơn mà không mất điện.
Độ bền nâng cao: PCB đa lớp được xây dựng với các vật liệu chất lượng cao chịu được căng thẳng môi trường, bao gồm biến động nhiệt độ, rung và sốc cơ học.
Giảm nhiễu điện từ (EMI): Việc sử dụng các mặt phẳng mặt đất và định tuyến chiến lược giúp che chắn các mạch nhạy cảm khỏi tiếng ồn, đảm bảo hiệu suất nhất quán.
Tính linh hoạt: Từ các thiết bị tiêu dùng đến vệ tinh, PCB đa lớp có thể thích ứng với các ngành công nghiệp và ứng dụng khác nhau.
Ví dụ, trong ngành công nghiệp ô tô, hệ thống hỗ trợ lái xe nâng cao (ADA) của PCBS PICBS đa lớp, thông tin giải trí trong xe và hệ thống quản lý pin trong xe điện. Trong các thiết bị y tế, chúng rất cần thiết cho máy quét MRI, máy tạo nhịp tim và hệ thống hình ảnh, nơi độ tin cậy có thể có nghĩa là sự sống hoặc cái chết. Trong lĩnh vực viễn thông, PCB đa lớp cho phép truyền dữ liệu tần số cao trên các thiết bị nhỏ gọn yêu cầu kết nối ổn định.
Khả năng PCB đa lớp để cân bằng giảm kích thước, cải thiện hiệu suất và độ tin cậy khiến chúng trở thành một lựa chọn không thể thương lượng trong hệ sinh thái điện tử hiện đại.
Q1: Sự khác biệt chính giữa PCB đa lớp và PCB hai lớp là gì?
Một PCB hai lớp chỉ có hai lớp dẫn điện, hạn chế sự phức tạp của định tuyến mạch. Tuy nhiên, một PCB đa lớp, ngăn xếp ba lớp dẫn điện trở lên, cho phép các thiết kế nhỏ gọn hơn, tính toàn vẹn tín hiệu tốt hơn và hiệu suất cao hơn. Điều này làm cho PCB đa lớp trở thành lựa chọn ưa thích cho các ứng dụng tốc độ cao, mật độ cao và độ tin cậy cao.
Câu 2: PCB đa lớp thường kéo dài bao lâu trong các ứng dụng đòi hỏi?
Tuổi thọ của PCB đa lớp phụ thuộc vào lựa chọn vật liệu, môi trường vận hành và chất lượng sản xuất. Với FR4 cao TG hoặc các vật liệu chuyên dụng như polyimide, PCB đa lớp có thể kéo dài 10 năm20 năm trở lên trong các ứng dụng công nghiệp hoặc hàng không vũ trụ. Quản lý nhiệt thích hợp và hoàn thiện bề mặt mở rộng độ bền.
Khi nhu cầu về điện tử tiên tiến tăng lên, các doanh nghiệp yêu cầu các đối tác PCB có thể cung cấp không chỉ sản phẩm, mà cả độ tin cậy dài hạn.Fanwayđã thành lập như một nhà sản xuất đáng tin cậy của PCB đa lớp bằng cách kết hợp các quy trình chế tạo hiện đại với kiểm soát chất lượng nghiêm ngặt. Từ các nguyên mẫu nhỏ đến sản xuất quy mô lớn, Fanway đảm bảo mọi hội đồng quản trị đáp ứng các tiêu chuẩn quốc tế về hiệu suất và an toàn.
Nếu bạn đang tìm kiếm PCB đa lớp bền, hiệu suất cao phù hợp với ứng dụng cụ thể của bạn, bây giờ là thời gian để kết nối với nhóm của chúng tôi.Liên hệ với chúng tôiHôm nay để tìm hiểu làm thế nào Fanway có thể hỗ trợ sự đổi mới tiếp theo của bạn với các giải pháp PCB đẳng cấp thế giới.
-
