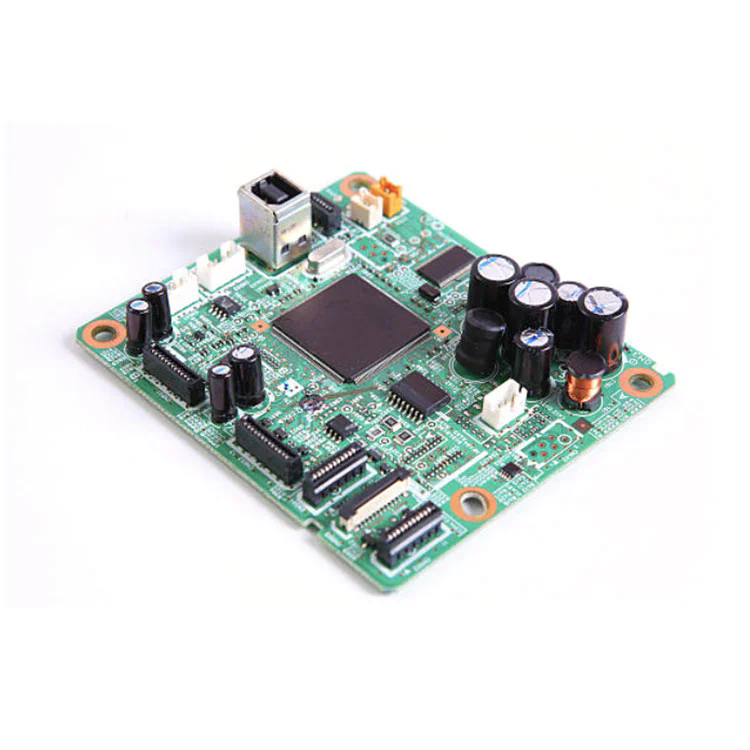

Trong thế giới điện tử phát triển nhanh ngày nay, khả năng pha trộn nhiều công nghệ PCB, Rigid, flex, cứng nhắc vào một giải pháp tích hợp duy nhất đã trở nên quan trọng.Lắp ráp PCB hỗn hợpđang đạt được sự nổi bật bởi vì nó cho phép:
Thiết kế nhỏ gọn, nhẹ: Hợp nhất các chất nền cứng nhắc và linh hoạt cho các yếu tố hình thức tiết kiệm không gian.
Cải thiện độ bền và độ tin cậy: Lớp uốn hấp thụ căng thẳng cơ học, giảm thất bại.
Hiệu quả chi phí: Kết hợp các quy trình để giảm các bước lắp ráp, tìm nguồn cung ứng và hàng tồn kho.
Xu hướng tìm kiếm hiện tại của Google cho thấy nhu cầu cao về các thuật ngữ như Dịch vụ lắp ráp PCB hỗn hợp, lắp ráp PCB Rigid-Flex, Flex và Flex Flex để tích hợp PCB cứng nhắc. Bằng cách cấu trúc bài viết này xung quanh trung tâm, những gì truy vấn, điều gì làm cho lắp ráp PCB hỗn hợp không thể thiếu đối với các thiết bị điện tử ngày nay?
Dưới đây là một tổng quan được hợp nhất (ở dạng bảng) cung cấp một ảnh chụp nhanh chi tiết các thông số kỹ thuật lắp ráp PCB hỗn hợp. Điều này thể hiện sự chuyên nghiệp và rõ ràng của chúng tôi.
| Tính năng | Đặc điểm kỹ thuật / mô tả |
|---|---|
| Các loại chất nền | Các lớp FR-4 cứng nhắc, các lớp flex polyimide, cấu hình flex cứng |
| Số lượng lớp | Lên đến 20 lớp (kết hợp độ cứng + flex); Ngăn xếp điển hình: cứng nhắc 6-8 + flex 2-4 |
| Dấu vết/không gian tối thiểu | Cứng nhắc: 4 triệu/4 triệu; Flex: 3 triệu/3 triệu |
| Qua các loại | Vias xuyên lỗ (THV), microvias (đường kính ≥ 50 Pha), chôn vùi và vias mù |
| Độ dày đồng | 1 oz (điển hình); Đồng nặng hơn 3 oz cho các phân đoạn flex hiện tại cao |
| Flex uốn cong bán kính | Độ dày 10 ×, tiêu chuẩn: ≥ 0,5 mm Bán kính uốn cong cho độ dày 0,05 mm |
| Mặt nạ hàn | Mặt nạ hàn linh hoạt cho các khu vực uốn cong, mặt nạ cứng cho FR-4; Chuyển tiếp liền mạch |
| Thành phần lắp ráp | Các thành phần SMT/THT kết hợp bề mặt, thông qua, hỗn hợp; Vùng flex có thể bao gồm chất làm cứng |
| Quản lý nhiệt | Các mặt phẳng đồng nhúng và vias nhiệt để quản lý các khu vực nóng |
| Tiêu chuẩn chất lượng | IPC-6013 (Flex), IPC-6012 (Rigid), IPC-6018 (Rigid-Flex), IPC-A-600 Class 2; Rohs / tiếp cận tuân thủ |
Các cân nhắc thiết kế và quy trình quan trọng nhất khi lập kế hoạch lắp ráp PCB hỗn hợp là gì?
Khả năng tương thích vật liệu & lập kế hoạch xếp chồng
Sự tương tác giữa FR-4 cứng và các lớp polyimide linh hoạt phải được thiết kế cẩn thận để tránh phân tách trong quá trình uốn. Kiểm soát hệ số giãn nở nhiệt (CTE) trên các lớp đảm bảo độ tin cậy dài hạn thông qua các chu kỳ nhiệt.
Dấu vết và thông qua tính toàn vẹn trong vùng Flex
Vùng flex đòi hỏi dung sai chặt chẽ hơn: các lớp đồng mỏng hơn, dấu vết/không gian được kiểm soát và được tối ưu hóa thông qua thiết kế (ví dụ: microvias được mạ và mạ) để chống lại sự mệt mỏi khi uốn cong.
Bán kính uốn cong, cuộc sống linh hoạt và căng thẳng cơ học
Chỉ định RADII uốn cong thích hợp (độ dày ≥ 10 ×) và tiến hành kiểm tra tính mạng uốn cong trong các điều kiện động dự định đảm bảo các phần Flex chịu đựng chuyển động hoạt động.
Tích hợp chất cứng cho lắp ráp thành phần
Các chất làm cứng tạm thời hoặc vĩnh viễn (ví dụ, các tấm FR-4 hoặc polyimide được hỗ trợ bởi chất kết dính) thường được sử dụng để mô phỏng hỗ trợ cứng nhắc trong quá trình lắp ráp SMT/THT trên các vùng uốn, đảm bảo vị trí chính xác và hàn, sau đó được loại bỏ nếu cần.
Định tuyến nhiệt & tín hiệu
PCB hỗn hợp thường kết hợp mạch công suất cao hoặc RF. Nhiệt thích hợp thông qua các mảng và mặt phẳng mặt đất, kết hợp với gán lớp cẩn thận, duy trì tính toàn vẹn tín hiệu và tản nhiệt.
Khả năng sản xuất & đánh đổi chi phí
Cân bằng độ phức tạp so với chi phí: tăng số lượng lớp, microvias hoặc đồng tăng giá. Đánh giá DFM sớm (Thiết kế cho khả năng sản xuất) là rất cần thiết để xác nhận tính khả thi và hiệu quả chi phí.
Khả năng kiểm tra và kiểm tra
Thiết kế hỗn hợp có thể hạn chế AOI hoặc X-quang tiêu chuẩn; Đồ đạc tùy chỉnh, đồ gá thử nghiệm thân thiện với flex hoặc thử nghiệm đầu dò bay có thể được yêu cầu để xác nhận kết nối và vị trí thành phần.
Q1: Lắp ráp PCB hỗn hợp được sử dụng để làm gì?
A1: Nó được sử dụng trong đó các giải pháp chỉ có các giải pháp chỉ ngắn như thiết bị đeo, thiết bị có thể gập lại, cấy ghép y tế, mảng cảm biến hàng không vũ trụ, bất kỳ ứng dụng nào đòi hỏi sự linh hoạt, nhỏ gọn và độ tin cậy.
Câu 2: Làm thế nào bạn có thể đảm bảo độ tin cậy trên các chuyển đổi Flex-Rigid?
A2: Thông qua thiết kế xếp chồng cẩn thận (CTE phù hợp), bán kính uốn cong, epoxy hoặc liên kết dính trong các vùng chuyển tiếp, thích hợp thông qua mạ và thử nghiệm theo các chu kỳ cơ học mô phỏng.
Lắp ráp PCB hỗn hợp đứng ở vị trí hàng đầu trong thiết kế điện tử hiện đại, giao hàng không thể so sánh với các công nghệ cứng nhắc và linh hoạt. Key nằm ở kế hoạch xếp chồng tỉ mỉ, theo dõi/thông qua độ chính xác, thử nghiệm uốn cơ học, phân tích DFM và QA nghiêm ngặt để đảm bảo cả khả năng và khả năng chi phí.
Khi được thực hiện chính xác, các quy tắc thiết kế chuyên gia, vật liệu mạnh mẽ và sản xuất chính xác, lắp ráp PCB đã mở khóa các khả năng sản phẩm mới trong các thiết bị đeo, y tế, hàng không vũ trụ, ô tô và tiêu dùng tiên tiến.
TạiFanway, Chúng tôi mang lại hơn hai thập kỷ chuyên môn về PCB tiên tiến và chế tạo Flex-Flex. Dịch vụ lắp ráp PCB hỗn hợp của chúng tôi kết hợp các vật liệu chất lượng cao, tiêu chuẩn dẫn đầu ngành (tuân thủ IPC, ROHS/Reach) và hỗ trợ DFM phù hợp để đạt được các giải pháp hiệu suất cao, bền.
Cho dù bạn là tạo mẫu hay tăng cường để sản xuất khối lượng lớn, nhóm của chúng tôi đảm bảo sự xuất sắc của thiết kế để giao hàng.Liên hệ với chúng tôiHôm nay để nâng cao thiết kế sản phẩm của bạn với các giải pháp lắp ráp PCB hỗn hợp chính xác.
