Trong các sản phẩm điện tử hiện đại, bảng mạch in (PCB) là một thành phần cốt lõi không thể thiếu. Nó không chỉ là một chất mang của các thành phần điện tử khác nhau, mà còn xác định chất lượng kết nối điện và tính ổn định hoạt động của toàn bộ máy. Với sự phát triển nhanh chóng của công nghệ điện tử, các loạiPCBcũng đã xuất hiện để đáp ứng nhu cầu của các ứng dụng phức tạp khác nhau. Bài viết này sẽ cung cấp cho bạn một giới thiệu chi tiết về các loại bảng mạch in phổ biến và các kịch bản áp dụng của chúng.

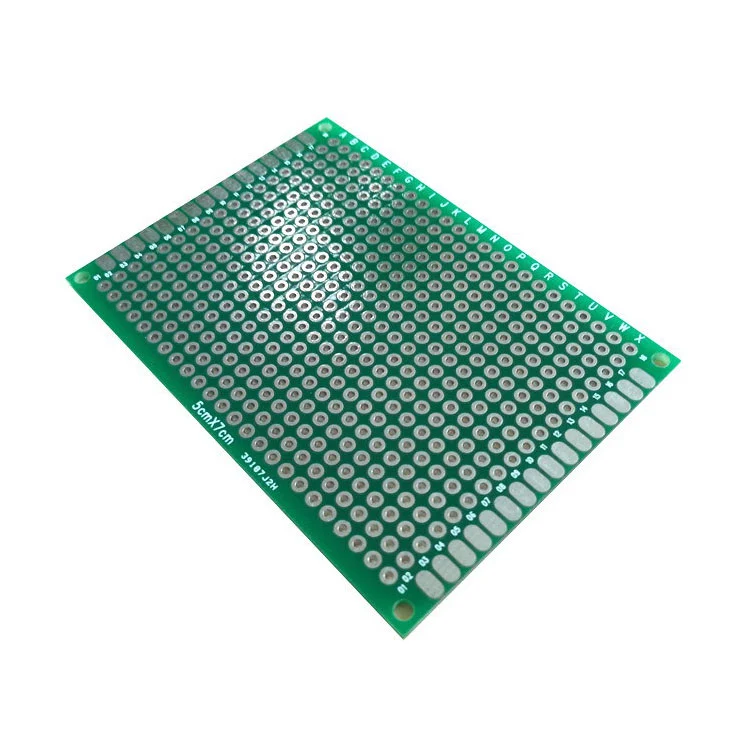

Bảng một mặt là cấu trúc PCB cơ bản nhất. Các mẫu dẫn điện chỉ được phân phối ở một bên của chất nền và mặt khác được sử dụng để cài đặt các thành phần điện tử. Loại bảng mạch này có quy trình sản xuất đơn giản và chi phí thấp, và được sử dụng rộng rãi trong các sản phẩm chi phí thấp và phức tạp thấp như đồ chơi điện tử, thiết bị gia dụng, ánh sáng LED và radio.
Đặc trưng:
Chi phí thấp
Cấu trúc đơn giản
Dễ dàng sản xuất hàng loạt
Không giống như bảng một mặt, hai mặtPCBCó các mẫu dẫn điện ở cả hai mặt của chất nền và các kết nối điện ở cả hai bên đạt được thông qua VIAS. Cấu trúc này làm tăng đáng kể mật độ dây và độ phức tạp mạch, và phù hợp cho các thiết bị điện tử có nhiều chức năng hơn và các cấu trúc nhỏ gọn hơn.
Các ứng dụng phổ biến: Bảng điều khiển công nghiệp, thiết bị, thiết bị cung cấp điện, thiết bị gia dụng thông minh, v.v.

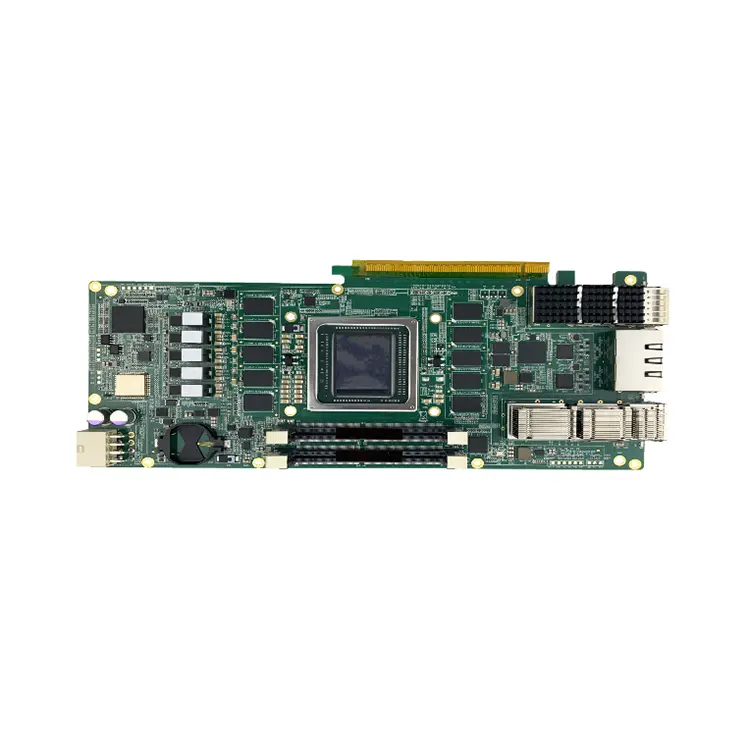

PCB đa lớp bao gồm hơn ba lớp lớp dẫn điện (thường là 4, 6, 8 hoặc thậm chí hàng chục lớp), cách nhau bằng vật liệu cách điện ở giữa và được kết nối bởi các lỗ mù hoặc bị chôn vùi. Loại bảng mạch này có thể đạt được mật độ dây cao hơn và khả năng tương thích điện từ mạnh hơn, phù hợp cho các thiết bị điện tử cao cấp.
Được sử dụng rộng rãi trong:
Thiết bị truyền thông
Thiết bị y tế
Bo mạch chủ máy tính hiệu suất cao
Sản phẩm điện tử hàng không vũ trụ và quân sự
Thuận lợi:
Sử dụng không gian cao
Hiệu suất điện tốt
Khả năng chống can thiệp mạnh mẽ
Các bảng mạch linh hoạt được làm bằng các chất nền nhựa linh hoạt (như màng polyimide hoặc polyester), có tính linh hoạt tốt và có thể được uốn cong, gấp hoặc xoắn. FPC được sử dụng rộng rãi trong các sản phẩm điện tử mỏng và nhẹ như điện thoại thông minh, máy tính xách tay, máy ảnh, thiết bị đeo, v.v.
Các tính năng chính:
Có thể uốn cong và có thể gập lại
Kích thước nhẹ và nhỏ
Cài đặt linh hoạt
Bảng cứng linh hoạt kết hợp các lợi thế của PCB cứng và PCB linh hoạt, và có cả khu vực cứng và linh hoạt trong cùng một bảng mạch. Cấu trúc này đặc biệt phù hợp với các thiết bị điện tử có không gian hạn chế và nhiều lần gấp, chẳng hạn như thiết bị giám sát y tế, mô -đun camera và hệ thống truyền thông quân sự.
Thuận lợi:
Có thể lưu các đầu nối và dây nối
Cải thiện độ ổn định truyền tín hiệu
Cấu trúc nhỏ gọn và độ tin cậy cao
PCB tần số cao sử dụng các vật liệu tần số cao đặc biệt, chẳng hạn như PTFE (Polytetrafluoroetylen), v.v., có thể hỗ trợ truyền các tín hiệu tần số cao ổn định. Loại PCB này chủ yếu được sử dụng trong các hệ thống radar, thiết bị truyền thông tần số vô tuyến, ăng -ten 5G, radar ô tô và các dịp khác với các yêu cầu toàn vẹn tín hiệu cực kỳ cao.
Đặc trưng:
Hằng số điện môi thấp
Hiệu suất tần số cao ổn định
Thích hợp cho các ứng dụng giao tiếp tốc độ cao
PCB dựa trên kim loại (như chất nền nhôm, chất nền đồng) sử dụng các vật liệu kim loại làm lớp dẫn nhiệt, có hiệu suất tản nhiệt tốt và thường được sử dụng trong đèn LED năng lượng, thiết bị điện tử ô tô, mô-đun năng lượng và các sản phẩm khác với yêu cầu phân tán nhiệt.
Thuận lợi:
Độ dẫn nhiệt mạnh mẽ
Sức mạnh cơ học cao
Mở rộng tuổi thọ của các thành phần điện tử
Là "hệ thống thần kinh trung ương" của các sản phẩm điện tử, loại bảng mạch in ảnh hưởng trực tiếp đến hiệu suất, khối lượng, chi phí và thậm chí ổn định của sản phẩm. Hiểu các đặc điểm cấu trúc và kịch bản ứng dụng của các PCB khác nhau sẽ giúp các công ty chọn chính xác hơn và cải thiện khả năng cạnh tranh của sản phẩm.
