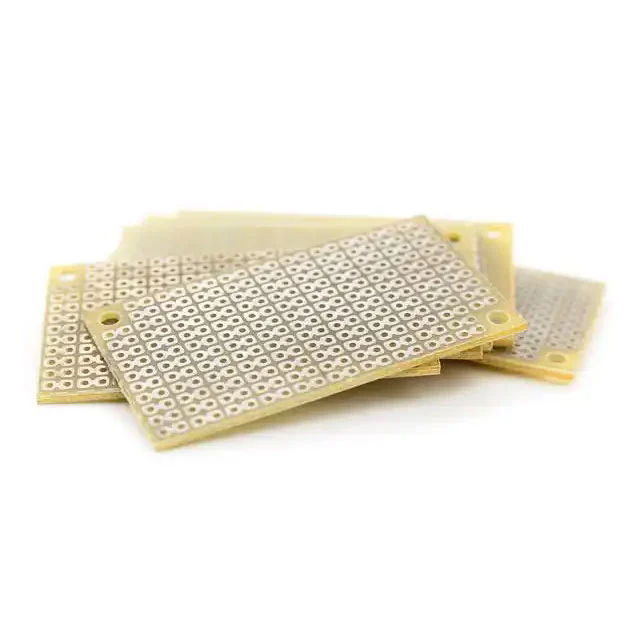

PCB gốm(Bảng mạch in) đang nhanh chóng thu hút sự chú ý trong các ngành công nghiệp đòi hỏi hiệu suất nhiệt, độ tin cậy và khả năng thu nhỏ cao. Không giống như bo mạch FR4 truyền thống, PCB gốm sử dụng vật liệu gốm làm chất nền, mang lại khả năng tản nhiệt, độ bền cơ học và cách điện vượt trội.
PCB gốm là các bảng mạch in chuyên dụng sử dụng vật liệu gốm—thường là nhôm oxit (Al₂O₃), nhôm nitrit (AlN) hoặc oxit berili (BeO)—làm chất nền. Những vật liệu này được chọn vì tính dẫn nhiệt, cách điện đặc biệt và độ ổn định trong điều kiện nhiệt độ cao.
Các tính năng và thông số chính của PCB gốm:
| tham số | Phạm vi / Thông số kỹ thuật điển hình | Sự miêu tả |
|---|---|---|
| Vật liệu nền | Al ₂o₃, AlN, BEAO Beo | Xác định tính chất dẫn nhiệt và cách điện |
| Độ dẫn nhiệt | 20–200 W/m·K | Tản nhiệt hiệu quả cho các linh kiện có công suất cao |
| Hằng số điện môi (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Đảm bảo tính toàn vẹn tín hiệu trong các ứng dụng tần số cao |
| Hệ số giãn nở nhiệt (CTE) | 6–7 trang/phút/°C | Giảm căng thẳng giữa PCB và các bộ phận được gắn |
| Nhiệt độ hoạt động tối đa | 450–1000°C | Hỗ trợ hoạt động ở nhiệt độ cao mà không làm suy giảm chất nền |
| độ dày | 0,2–3,0 mm | Hỗ trợ cả thiết kế mỏng và cứng |
| Lớp đồng | 35–105 µm | Cung cấp đủ khả năng mang dòng điện |
| Hoàn thiện bề mặt | Vàng, Niken, Thiếc, Bạc | Đảm bảo độ tin cậy trong hàn và độ bền lâu dài |
PCB gốm sứ thường được phân loại thànhĐồng liên kết trực tiếp (DBC), Hàn kim loại hoạt động (AMB), VàCông nghệ màng dàybảng. Mỗi loại đáp ứng các nhu cầu cụ thể, từ mô-đun nguồn dòng điện cao đến các thiết bị vi điện tử, mang lại những lợi thế riêng về quản lý nhiệt và độ bền cơ học.
Tản nhiệt vượt trội:
Đèn LED công suất cao, mô-đun RF và thiết bị điện tử công suất tạo ra lượng nhiệt đáng kể. PCB gốm cung cấp đường dẫn nhiệt hiệu quả, ngăn ngừa quá nhiệt, cải thiện tuổi thọ và duy trì hiệu suất ổn định trong điều kiện tải cao. Ví dụ, PCB gốm dựa trên nhôm nitride có thể vượt quá mức dẫn nhiệt 200 W/m·K, vượt trội hơn nhiều so với bảng FR4 tiêu chuẩn (~0,3 W/m·K).
Ổn định tần số cao:
Chất nền gốm có độ tổn thất điện môi thấp, đảm bảo độ suy giảm tín hiệu ở mức tối thiểu trong các mạch tần số cao. Điều này khiến chúng trở nên lý tưởng cho các ứng dụng RF, mô-đun 5G và thiết bị liên lạc vệ tinh.
Độ ổn định cơ học và hóa học:
Gốm sứ chống ăn mòn, chống ẩm và sốc nhiệt, điều này rất quan trọng trong môi trường ô tô, hàng không vũ trụ và công nghiệp nơi PCB tiếp xúc với các điều kiện khắc nghiệt.
Thiết kế thu nhỏ và mật độ cao:
Với sự gia tăng của các thiết bị điện tử nhỏ gọn, PCB gốm cho phép bố trí các bộ phận chặt chẽ hơn mà không ảnh hưởng đến việc quản lý nhiệt. Độ cứng cấu trúc của chúng hỗ trợ các thành phần nặng hoặc mật độ cao.
Độ tin cậy lâu dài:
PCB gốm duy trì hiệu suất trong thời gian dài ngay cả dưới nhiệt độ cao và ứng suất cơ học, giảm nhu cầu thay thế thường xuyên hoặc hỏng hóc hệ thống.
PCB gốm là không thể thiếu trong các lĩnh vực đòi hỏi cả hiệu suất nhiệt cao và kỹ thuật chính xác. Các ứng dụng chính bao gồm:
Đèn LED chiếu sáng:Đèn LED công suất cao được hưởng lợi từ khả năng tản nhiệt tuyệt vời của PCB gốm, giúp tăng cường độ sáng và tuổi thọ.
Điện tử công suất:Bộ biến tần, bộ chuyển đổi và trình điều khiển động cơ dựa vào PCB gốm DBC để quản lý dòng điện và nhiệt.
Công nghiệp ô tô:Xe điện và hệ thống hybrid sử dụng PCB gốm trong mô-đun quản lý pin và hệ thống truyền động.
Viễn thông:Các thiết bị RF và 5G yêu cầu truyền tín hiệu ổn định ở tần số cao, có thể đạt được nhờ chất nền gốm có mức tổn thất thấp.
Thiết bị y tế:Các mạch có độ tin cậy cao dành cho hệ thống hình ảnh, tia laser và chẩn đoán sử dụng PCB gốm để duy trì hoạt động chính xác ở nhiệt độ cao.
Xu hướng mới nổi:
Tích hợp với Điện tử linh hoạt:Việc kết hợp PCB gốm với chất nền linh hoạt cho phép thiết kế lai các thiết bị đeo được và robot nhỏ gọn.
Quản lý nhiệt nâng cao:Những cải tiến như ống dẫn nhiệt nhúng hoặc làm mát vi kênh đang được triển khai cùng với PCB gốm để nâng cao hơn nữa hiệu suất.
Thu nhỏ các mô-đun công suất cao:Chất nền gốm hỗ trợ các kết nối mật độ cao ở dạng nhỏ, tạo điều kiện cho các thiết bị công nghiệp và điện tử tiêu dùng thế hệ tiếp theo.
Sản xuất xanh:Kỹ thuật sản xuất PCB gốm thân thiện với môi trường đang ngày càng được chú ý, giảm tác động đến môi trường trong khi vẫn duy trì hiệu suất cao.
Câu hỏi 1: Ưu điểm của việc sử dụng PCB gốm so với PCB lõi kim loại là gì?
A1:PCB gốm có tính dẫn nhiệt vượt trội, tổn thất điện môi thấp hơn, khả năng chịu nhiệt độ cao hơn và độ ổn định cơ học cao hơn so với PCB lõi kim loại. Trong khi lõi kim loại có khả năng truyền nhiệt vượt trội, gốm sứ cung cấp khả năng quản lý nhiệt chính xác tại các điểm nóng cục bộ và đồng thời duy trì cách điện.
Câu 2: Độ dày của PCB gốm ảnh hưởng đến hiệu suất của nó như thế nào?
A2:Chất nền gốm dày hơn cải thiện độ bền cơ học và cho phép công suất dòng điện cao hơn nhưng có thể làm giảm nhẹ hiệu suất tản nhiệt trên mỗi đơn vị độ dày. Việc chọn độ dày tối ưu sẽ cân bằng độ cứng, hiệu suất nhiệt và tính khả thi trong sản xuất cho ứng dụng dự định.
Câu 3: PCB gốm có thể được sử dụng trong các ứng dụng tần số cao không?
A3:Có, PCB gốm có tổn thất điện môi thấp và độ thấm ổn định, khiến chúng trở nên lý tưởng cho các mạch RF, mô-đun 5G và các ứng dụng vi sóng, trong đó tính toàn vẹn của tín hiệu là rất quan trọng.
Câu hỏi 4: PCB gốm có đắt hơn bảng FR4 truyền thống không?
A4:Có, PCB bằng gốm thường có chi phí trả trước cao hơn do độ phức tạp của vật liệu và quy trình xử lý. Tuy nhiên, độ tin cậy lâu dài, hiệu suất nhiệt và tỷ lệ hỏng hóc giảm thường phù hợp với mức đầu tư, đặc biệt là trong các ứng dụng công suất cao hoặc tần số cao.
Câu 5: Sự khác biệt giữa PCB gốm DBC, AMB và màng dày là gì?
A5:Bo mạch DBC có đồng liên kết trực tiếp với gốm, mang lại khả năng dẫn nhiệt tuyệt vời cho các thiết bị điện. Bảng AMB sử dụng kỹ thuật hàn để kết nối nhiệt và điện mạnh mẽ. PCB gốm màng dày dựa trên bột nhão dẫn điện được in, thích hợp cho các mạch nhỏ gọn, nhiều lớp.
Đường quạtchuyên về PCB gốm hiệu suất cao được thiết kế riêng cho các thiết bị điện tử tiên tiến. Công ty kết hợp vật liệu gốm cao cấp với quy trình sản xuất chính xác để đảm bảo khả năng quản lý nhiệt vượt trội, độ ổn định tín hiệu và độ tin cậy cơ học. Bằng cách cung cấp đầy đủ các giải pháp PCB gốm—bao gồm các biến thể DBC, AMB và Phim dày—Fanway đáp ứng nhu cầu đa dạng của các ngành công nghiệp từ chiếu sáng LED đến điện tử ô tô.
Với nhiều thập kỷ kinh nghiệm và chú trọng đến chất lượng, Fanway đảm bảo mọi bo mạch đều phù hợp với tiêu chuẩn quốc tế, hỗ trợ khách hàng đạt được hiệu suất nhiệt tối ưu, nâng cao tuổi thọ thiết bị và các giải pháp thiết kế mật độ cao. Nếu có thắc mắc, hỗ trợ kỹ thuật hoặc giải pháp PCB gốm tùy chỉnh,liên hệ với chúng tôingay hôm nay để khám phá các dịch vụ sáng tạo của Fanway và nâng cao thiết kế điện tử của bạn.
