Bảng mạch in (PCB)là xương sống của hầu hết tất cả các thiết bị điện tử—từ thiết bị tiêu dùng đến hệ thống điều khiển công nghiệp. Bảng mạch cung cấp sự hỗ trợ cơ học và kết nối điện giữa các thành phần điện tử. Trong thế giới điều khiển điện tử ngày nay, chất lượng thiết kế, vật liệu và chế tạo của PCB rất quan trọng đối với hiệu suất, độ tin cậy và chi phí.
Chúng cung cấp một phương pháp nhỏ gọn, có thể lặp lại và đáng tin cậy để kết nối các thành phần.
Chúng đảm bảo tính toàn vẹn của tín hiệu, phân phối điện và quản lý nhiệt.
Với các xu hướng như thu nhỏ, 5G, AI và IoT, PCB tiên tiến (ví dụ: HDI, linh hoạt cứng nhắc) đang trở thành trọng tâm của sự đổi mới.
Thị trường PCB toàn cầu được dự đoán sẽ đạt ~117,53 tỷ USD vào năm 2032, phản ánh nhu cầu mạnh mẽ.
Khi chọn PCB, bạn thường sẽ phải đối mặt với quyết định giữaFR4 (cứng nhắc)VàRigid-Flex (sự kết hợp giữa cứng nhắc + linh hoạt). Sự lựa chọn phụ thuộc vào các ràng buộc về cơ, điện và thiết kế của sản phẩm của bạn. Dưới đây là các câu hỏi hướng dẫn “làm thế nào/tại sao/cái gì” để giúp bạn quyết định:
| Cân nhắc | Câu hỏi chính | Hướng dẫn điển hình |
|---|---|---|
| Căng thẳng cơ học & uốn | Bảng sẽ bị uốn cong hoặc uốn cong đến mức nào trong vòng đời của nó? | Sử dụng Rigid-Flex nếu cần uốn hoặc gấp thường xuyên; FR4 nếu bảng vẫn phẳng. |
| Hạn chế về không gian và trọng lượng | Tại sao trọng lượng hoặc độ nén lại quan trọng? | Rigid-Flex có thể giảm nhu cầu về đầu nối và nối dây giữa các bo mạch, tiết kiệm không gian và trọng lượng. |
| Chi phí & Lợi nhuận | Ngân sách và khối lượng dự kiến của bạn là bao nhiêu? | FR4 đơn giản hơn và tiết kiệm chi phí hơn ở khối lượng lớn; Rigid-Flex có độ phức tạp và chi phí xử lý cao hơn. |
| Tính toàn vẹn tín hiệu & số lớp | Có bao nhiêu lớp/dấu vết của bạn dày đặc đến mức nào? | Cả hai đều có thể hỗ trợ số lượng lớp cao, nhưng hard-flex có thể giúp định tuyến trong không gian hạn chế. |
| Nhiệt, Rung, Độ tin cậy | Tại sao lại ưu tiên độ bền và độ tin cậy? | Rigid-Flex thường hoạt động tốt hơn khi bị sốc và rung, nhưng phải được thiết kế cẩn thận. |
Bây giờ chúng ta hãy xem xét chi tiết hai biến thể.

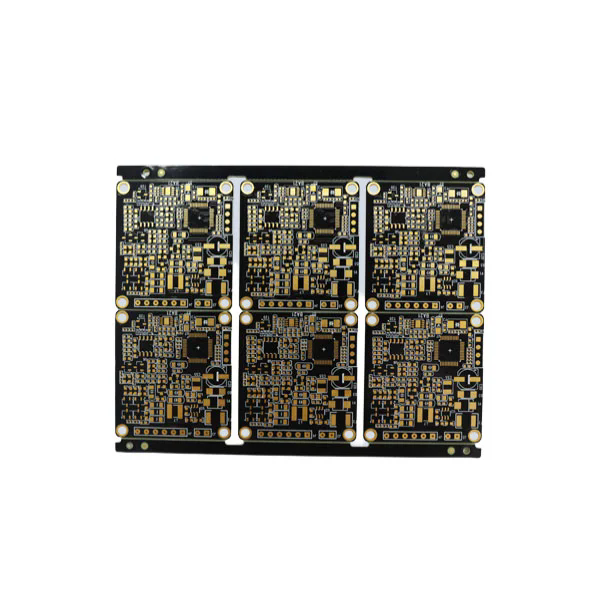

FR4 là chất nền được sử dụng phổ biến nhất cho PCB cứng. “FR” là viết tắt củachất chống cháyvà “4” là loại vật liệu. Nó bao gồm vải sợi thủy tinh dệt với chất kết dính nhựa epoxy.
Dưới đây là bảng điển hìnhPCB FR4thông số (những con số này có thể thay đổi tùy theo nhà cung cấp và loại Tg):
| tham số | Giá trị / Phạm vi điển hình | Ghi chú / Tầm quan trọng |
|---|---|---|
| Hằng số điện môi (Dk) | 3,8 – 4,8 (ở 1 MHz) | Ảnh hưởng đến việc kiểm soát trở kháng và độ trễ tín hiệu. |
| Hệ số tản nhiệt (Df) | ~0,009 (ở 1 MHz) | Loss tangent: mất tín hiệu ở tần số cao. |
| Sức mạnh điện | 800 – 1800 V/triệu | Cường độ đánh thủng điện môi. |
| Tg (Nhiệt độ chuyển tiếp thủy tinh) | 130°C, 140°C, 150°C, 170°C | Tg cao hơn cho độ tin cậy nhiệt tốt hơn. |
| Độ dày bảng | 0,4 mm – 3,2 mm (phổ biến) | Phụ thuộc vào các ràng buộc cơ học/phù hợp. |
| Độ dày đồng | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Đồng nặng hơn cho đường dẫn hiện tại cao hơn. |
| Dấu vết / khoảng cách tối thiểu | ~4 triệu (0,1 mm) hoặc cao hơn | Phụ thuộc vào khả năng sản xuất |
| Bề mặt hoàn thiện | ENIG, HASL, OSP, Immersion Ag, v.v. | Ảnh hưởng đến khả năng hàn, độ tin cậy. |
Điện tử tiêu dùng (điện thoại thông minh, thiết bị đeo, thiết bị)
Bảng điều khiển công nghiệp, bảng AD, nguồn điện
Khi bảng vẫn phẳng, không cần gấp hoặc uốn
Không thể uốn cong hoặc uốn cong mà không có nguy cơ bị nứt hoặc tách lớp (do cấu trúc kính + epoxy cứng)
Đối với các thiết bị điện tử nhỏ gọn, nhiều phân đoạn cần kết nối linh hoạt, có thể ưu tiên sử dụng linh hoạt cứng nhắc

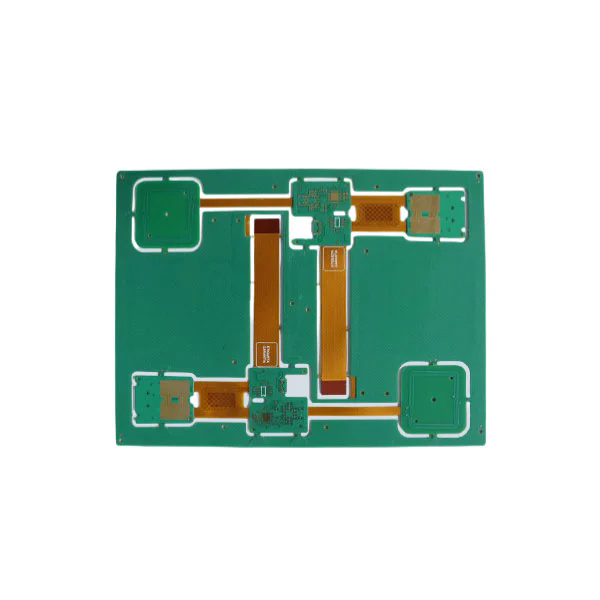

PCB cứng nhắckết hợp các phần mạch cứng (thường là FR4) và các phần mạch linh hoạt (polyimide, polyester, v.v.) trong một bảng tích hợp. Nó cho phép uốn, gấp và cấu trúc 3D trong khi vẫn duy trì sự hỗ trợ cứng nhắc để lắp các bộ phận.
Thiết kế phải quản lý cẩn thận các vùng linh hoạt (bán kính uốn cong, xếp lớp, chuyển tiếp đồng)
Các lớp cứng và mềm được dát mỏng thông qua các phương pháp xử lý liên kết và bám dính có kiểm soát.

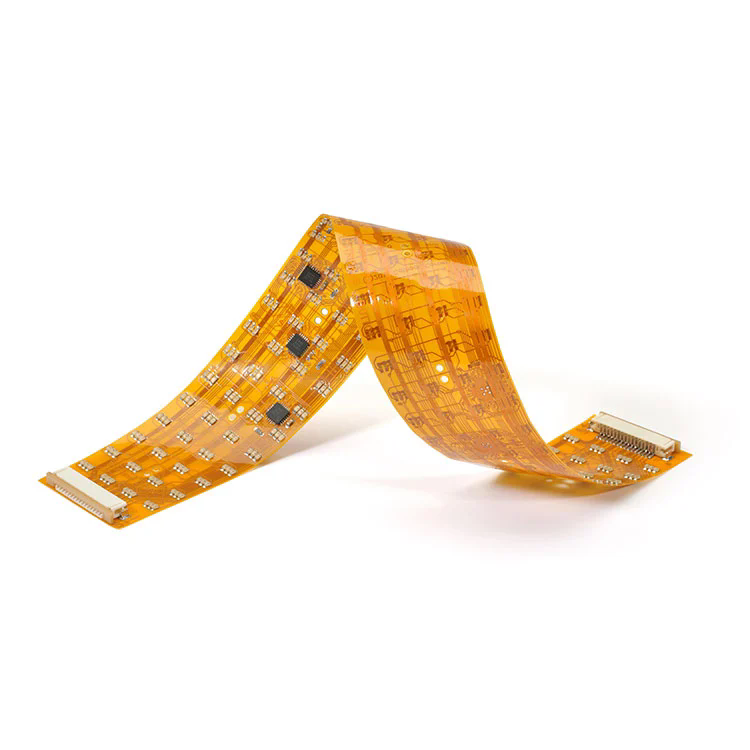

Vật liệu uốn điển hình: màng polyimide, màng phủ, lớp dính
Góc gấp trên mỗi lớp bị giới hạn (ví dụ: polyimide thường ~ 0,5–2° mỗi lớp).
Từ tài liệu tham khảo trong ngành:
| Mục | Thông số/Khả năng | Ghi chú |
|---|---|---|
| Độ dày tấm cứng + Flex | 0,25 mm đến 6,0 mm (kết hợp) | Phụ thuộc vào sự kết hợp lớp và cấu trúc |
| Lớp | Lên đến 32 lớp trong một số thiết kế | Kết hợp cứng + linh hoạt nhiều lớp |
| Dấu vết / khoảng cách tối thiểu | 0,075 mm / 0,075 mm (≈ 3 triệu) | Vùng uốn mật độ cao |
| Kích thước lỗ / kích thước pad tối thiểu | 0,10 mm / 0,35 mm | Đối với microvias, lỗ xuyên, v.v. |
| Độ dày đồng tối đa | 4 oz (phần cứng) | Đối với dòng điện nặng ở phần cứng |
| Flex đồng (phần uốn) | 0,5 – 2 oz | Đồng nhẹ hơn trên khu vực uốn cong |
| Tùy chọn hoàn thiện bề mặt | ENIG, ngâm Ag, OSP, HASL, v.v. | Đối với cả phần cứng và phần uốn |
| Độ bám dính & cán màng | Chất kết dính đặc biệt (plasma, oxit nâu) | Để đảm bảo liên kết dẻo-cứng |
Tuyệt vời trong các không gian có độ rung, sốc, hạn chế cao (ví dụ: hàng không vũ trụ, thiết bị y tế)
Giảm/loại bỏ các đầu nối và hệ thống dây điện giữa các bo mạch
Đơn giản hóa việc lắp ráp bằng cách tích hợp các chức năng cứng nhắc và linh hoạt trong một bộ phận
Cho phép cấu trúc gấp mạch 3D hoặc đa mặt phẳng
Độ phức tạp sản xuất cao hơn, rủi ro năng suất cao hơn
Yêu cầu thiết kế chu đáo, đặc biệt là ở các vùng linh hoạt (bán kính uốn cong, giảm căng thẳng)
Chi phí mỗi bo mạch cao hơn nhưng chi phí hệ thống có thể giảm do có ít đầu nối, cáp, bước lắp ráp hơn
Câu 1: PCB nên dày bao nhiêu cho ứng dụng của tôi?
A1: Độ dày PCB phụ thuộc vào các hạn chế về cơ học, nhiệt và không gian. Các tấm FR4 cứng điển hình có kích thước từ 0,4 mm đến 3,2 mm. Trong các thiết kế uốn cứng, độ dày kết hợp thường nằm trong khoảng từ 0,25 mm đến 6,0 mm. Ván càng mỏng thì càng linh hoạt nhưng độ ổn định cơ học càng giảm.
Câu hỏi 2: Tại sao nên chọn tấm cứng và tấm uốn cong thay vì tấm ván cứng và tấm mềm riêng biệt?
A2: Rigid-flex làm giảm các bước kết nối, nối dây và lắp ráp; cải thiện độ tin cậy khi rung và cho phép gập 3D nhỏ gọn. Nó tích hợp cả vùng lắp cứng và phần linh hoạt trong một bảng.
Câu hỏi 3: Đặc tính điện nào của FR4 ảnh hưởng nhiều nhất đến tính toàn vẹn của tín hiệu?
A3: Hằng số điện môi (Dk) ảnh hưởng đến trở kháng và tốc độ truyền sóng; hệ số tiêu tán (Df) ảnh hưởng đến việc mất tín hiệu, đặc biệt ở tần số cao; độ dày đồng và hình dạng vết cũng đóng vai trò quan trọng.
TạiĐường Đường Fanyway, chúng tôi chuyên thiết kế và sản xuất các giải pháp Bảng mạch in hiệu suất cao phù hợp với các ứng dụng nghiêm ngặt. Cho dù bạn cần PCB cứng FR4 tiêu chuẩn hay bo mạch Rigid-Flex phức tạp, đội ngũ kỹ thuật của chúng tôi đều áp dụng chuyên môn hàng thập kỷ để tối ưu hóa bố cục, xếp chồng, lựa chọn vật liệu và chiến lược sản xuất.
Chúng tôi tuân thủ các tiêu chuẩn nghiêm ngặt về chất lượng và độ tin cậy, tuân thủ các nguyên tắc của IPC và hỗ trợ các quy trình nâng cao như HDI, microvia và trở kháng được kiểm soát. Lợi thế cạnh tranh của chúng tôi nằm ở việc cân bằng chi phí, năng suất và khả năng nâng cao đáp ứng nhu cầu sản phẩm của bạn.
Nếu bạn đang cân nhắc xem nên sử dụng FR4 hay hard-flex trong thiết kế tiếp theo của mình hay cần tạo nguyên mẫu hoặc mở rộng quy mô sản xuất, Fanyway sẵn sàng trợ giúp.Liên hệ với chúng tôingay hôm nay để thảo luận về yêu cầu dự án của bạn và nhận báo giá.
