Trong thế giới sản xuất điện tử nhịp độ nhanh, nơi thiết kế nhỏ gọn, cấu trúc nhẹ và hiệu suất vượt trội là rất cần thiết,PCB flex cứng nhắcđã nổi lên như một trong những giải pháp sáng tạo nhất. Kết hợp độ bền của các bảng cứng với tính linh hoạt của các mạch linh hoạt, PCB Flex cứng nhắc đang định hình lại cách các kỹ sư thiết kế mọi thứ từ thiết bị điện tử tiêu dùng đến hệ thống hàng không vũ trụ. Trong bài viết này, chúng tôi sẽ đi sâu vào PCB Flex cứng nhắc, cách chúng hoạt động, lý do tại sao chúng ngày càng trở nên phổ biến và làm thế nào các thông số độc đáo của chúng làm cho chúng trở thành lựa chọn tối ưu cho các ứng dụng có nhu cầu cao.

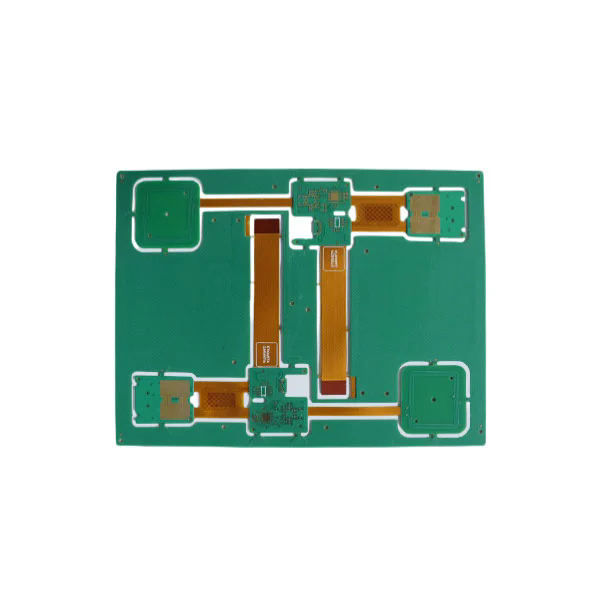

Một PCB Flex cứng là một bảng mạch in hybrid tích hợp cả chất nền cứng và linh hoạt vào một thiết kế duy nhất, liền mạch. Không giống như PCB cứng nhắc truyền thống, bao gồm hoàn toàn FR4 cứng hoặc các vật liệu tương tự, hoặc các mạch hoàn toàn linh hoạt sử dụng màng polyimide, PCB Flex cứng kết hợp cả hai công nghệ để tối đa hóa hiệu suất và tự do thiết kế.
Tại lõi của nó, phần cứng hỗ trợ các thành phần yêu cầu độ ổn định cơ học, chẳng hạn như đầu nối, bộ vi điều khiển hoặc mạch tích hợp, trong khi phần linh hoạt cho phép bảng uốn cong, gấp hoặc xoắn để phù hợp với vỏ gọn. Điều này làm cho các PCB Flex cứng nhắc lý tưởng cho các ứng dụng trong đó không gian bị hạn chế nhưng độ tin cậy cao là rất quan trọng.
Tính toàn vẹn tín hiệu: Các kết nối ngắn hơn giữa các lớp cứng và flex giảm thiểu mất tín hiệu và cải thiện truyền dữ liệu tốc độ cao.
Tính linh hoạt cơ học: Phần linh hoạt cho phép gấp, giúp giảm kích thước thiết bị tổng thể và loại bỏ hệ thống dây cồng kềnh.
Tăng cường độ tin cậy: Tích hợp các bộ phận uốn và cứng vào một PCB duy nhất giảm thiểu các khớp hàn và đầu nối, là những điểm phổ biến của sự thất bại.
Sự pha trộn giữa hiệu suất và tính linh hoạt thiết kế này đã làm cho các PCB linh hoạt cứng nhắc ngày càng quan trọng trong các ngành công nghiệp như thiết bị y tế, thiết bị điện tử quân sự, hệ thống ô tô và các thiết bị tiêu dùng.
Các nhà sản xuất điện tử thường phải đối mặt với một quyết định quan trọng khi chọn các loại PCB: Họ có nên sử dụng PCB cứng nhắc truyền thống, PCB linh hoạt hoặc PCB flex cứng nhắc không? Dưới đây là những lý do chính tại sao PCB Flex cứng nhắc trở thành lựa chọn ưa thích cho các thiết kế nâng cao.
| Tính năng | PCB cứng nhắc | PCB linh hoạt | Flex PCB cứng nhắc |
|---|---|---|---|
| Sử dụng không gian | Giới hạn | Xuất sắc | Xuất sắc |
| Độ bền cơ học | Cao | Vừa phải | Cao |
| Thiết kế linh hoạt | Thấp | Cao | Cao |
| Tính toàn vẹn tín hiệu | Vừa phải | Vừa phải | Xuất sắc |
| Độ phức tạp lắp ráp | Cao (nhiều đầu nối hơn) | Cao | Thấp |
| Độ tin cậy | Tốt | Vừa phải | Xuất sắc |
PCB Flex cứng nhắc cung cấp tốt nhất của cả hai thế giới bằng cách kết hợp sự mạnh mẽ của PCB cứng nhắc với khả năng thích ứng của các mạch linh hoạt. Điều này dẫn đến:
Thiết kế nhỏ gọn: Cần thiết cho điện thoại thông minh, thiết bị đeo và thiết bị IoT.
Giảm trọng lượng: Quan trọng cho hàng không vũ trụ, máy bay không người lái và ứng dụng ô tô.
Ít điểm kết nối hơn: Giảm các điểm thất bại tiềm năng và cải thiện tuổi thọ sản phẩm.
Hiệu suất nâng cao: Duy trì truyền tín hiệu vượt trội ngay cả trong các ứng dụng tần số cao.
Thiết bị y tế: Máy tạo nhịp tim, hệ thống hình ảnh và các công cụ phẫu thuật.
Hàng không vũ trụ & Quốc phòng: Hệ thống điện tử, hệ thống radar và thiết bị điện tử cấp quân sự.
Ô tô: Hệ thống hỗ trợ lái xe tiên tiến (ADA), hệ thống thông tin giải trí và quản lý pin EV.
Điện tử tiêu dùng: Điện thoại thông minh, máy tính bảng, máy ảnh và máy chơi game.
Bằng cách cho phép thu nhỏ trong khi duy trì tính toàn vẹn cấu trúc, PCB Flex cứng nhắc đã trở thành một thành phần không thể thiếu trong các thiết bị điện tử thế hệ tiếp theo.
Khi chọn một nhà cung cấp PCB Flex cứng nhắc, việc hiểu các tham số kỹ thuật là rất quan trọng. Sản xuất chất lượng cao đảm bảo độ bền, hiệu suất và tuân thủ các tiêu chuẩn nghiêm ngặt của ngành. Dưới đây là bản tóm tắt các thông số kỹ thuật sản phẩm chính xác định Flex PCB cứng nhắc vượt trội:
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Vật liệu | FR4, Polyimide, PET |
| Số lượng lớp | 2 đến 20 lớp |
| Độ dày đồng | 0,5 oz đến 4 oz |
| Tối thiểu. Chiều rộng đường/khoảng cách | 0,075 mm / 0,075 mm |
| Kích thước lỗ | Tối thiểu. 0,1 mm |
| Flex uốn cong bán kính | Thấp tới 0,5 mm |
| Bề mặt hoàn thiện | Enig, hasl, osp, bạc ngâm, mạ vàng |
| Nhiệt độ hoạt động | -40 ° C đến +150 ° C. |
| Kiểm soát trở kháng | ± 10% |
| Chứng nhận | Rohs, UL, ISO9001, IPC-6013 |
Những thông số kỹ thuật này đảm bảo rằng PCB duy trì hiệu suất điện cao và chịu được các điều kiện môi trường khắc nghiệt. Các nhà sản xuất chuyên về PCB Flex cứng nhắc sử dụng các kỹ thuật chế tạo tiên tiến như khoan laser, định tuyến trở kháng có kiểm soát và kiểm tra quang học tự động để đảm bảo độ chính xác và độ tin cậy.
Chọn đúng nhà sản xuất cũng quan trọng như việc chọn thiết kế PCB chính xác. Tại đây, một danh sách kiểm tra để giúp bạn đánh giá một nhà cung cấp PCB Flex cứng nhắc đáng tin cậy:
Chuyên môn kỹ thuật: Đảm bảo nhà sản xuất có kinh nghiệm xử lý các thiết kế PCB Flex đa lớp phức tạp.
Chất lượng vật liệu: Chỉ sử dụng FR4 và polyimide cao cấp để đảm bảo độ bền và tính linh hoạt.
Đảm bảo chất lượng: Tìm kiếm các giao thức thử nghiệm nghiêm ngặt, bao gồm AOI, kiểm tra trở kháng và kiểm tra ứng suất nhiệt.
Tùy chọn tùy chỉnh: Chọn một nhà cung cấp cung cấp các giải pháp phù hợp cho các yêu cầu ứng dụng cụ thể của bạn.
Thời gian dẫn và khả năng mở rộng: Tạo mẫu nhanh kết hợp với khả năng mở rộng quy mô cho sản xuất hàng loạt là rất quan trọng.
Falway là một nhà sản xuất PCB Flex cứng nhắc hàng đầu với nhiều năm kinh nghiệm cung cấp các giải pháp chất lượng cao cho các ngành công nghiệp bao gồm y tế, ô tô, hàng không vũ trụ và điện tử tiêu dùng. Các sản phẩm của chúng tôi được sản xuất bằng thiết bị hiện đại, tuân thủ các tiêu chuẩn IPC-6013 và trải qua thử nghiệm chất lượng nghiêm ngặt để đảm bảo hiệu suất hàng đầu.
Cho dù bạn cần một thiết kế đa lớp phức tạp hoặc một nguyên mẫu hiệu quả về chi phí, Fanyway cung cấp hỗ trợ toàn diện từ tư vấn thiết kế đến sản xuất cuối cùng.
Q1. Những lợi ích chính của việc sử dụng PCB Flex cứng nhắc trong thiết kế sản phẩm là gì?
A1. PCB Flex cứng cho phép thiết kế nhỏ gọn, giảm trọng lượng tổng thể, giảm thiểu kết nối và tăng cường tính toàn vẹn tín hiệu. Những lợi ích này làm cho chúng trở nên lý tưởng cho các ngành công nghiệp nơi độ tin cậy và thu nhỏ là rất quan trọng, chẳng hạn như hàng không vũ trụ, ô tô và công nghệ y tế.
Q2. PCB flex cứng có đắt hơn PCB truyền thống không?
A2. Mặc dù chi phí sản xuất ban đầu của PCB Flex cứng nhắc có thể cao hơn, nhưng chúng thường giảm chi phí sản xuất tổng thể bằng cách giảm thiểu các đầu nối, cải thiện độ tin cậy và cho phép lắp ráp hiệu quả. Trong các ứng dụng hiệu suất cao, chúng cung cấp tiết kiệm chi phí đáng kể trong vòng đời sản phẩm.
PCB Flex cứng nhắc đang xác định lại các thiết bị điện tử hiện đại bằng cách cung cấp tính linh hoạt, độ tin cậy và hiệu suất của thiết kế chưa từng có. Chúng cho phép các kỹ sư tạo ra các sản phẩm nhỏ gọn nhưng mạnh mẽ đáp ứng nhu cầu ngày càng tăng của các ngành công nghiệp từ công nghệ y tế đến hàng không vũ trụ.
TạiFalway, Chúng tôi chuyên sản xuất PCB Flex Flex chất lượng cao phù hợp với nhu cầu của bạn. Với các cơ sở tiên tiến của chúng tôi, các giao thức thử nghiệm nghiêm ngặt và chuyên môn kỹ thuật, chúng tôi giúp bạn đạt được hiệu suất và độ tin cậy tối ưu cho các sản phẩm của bạn.
Sẵn sàng để đưa thiết kế điện tử của bạn lên một tầm cao mới?Liên hệ với chúng tôiHôm nay để thảo luận về dự án của bạn và khám phá cách Fanyway có thể cung cấp giải pháp Flex PCB cứng nhắc hoàn hảo.
-
