MỘTSMT stencillà một trong những thành phần quan trọng nhất nhưng thường bị đánh giá thấp trong sản xuất thiết bị điện tử hiện đại. Nó trực tiếp xác định độ chính xác của lớp dán hàn, sự liên kết của các thành phần và năng suất lắp ráp PCB tổng thể. Hướng dẫn toàn diện này khám phá SMT stencil là gì, cách thức hoạt động, các loại và vật liệu khác nhau hiện có cũng như lý do tại sao nó đóng vai trò quyết định trong việc đạt được sản xuất công nghệ gắn trên bề mặt (SMT) có độ tin cậy cao.

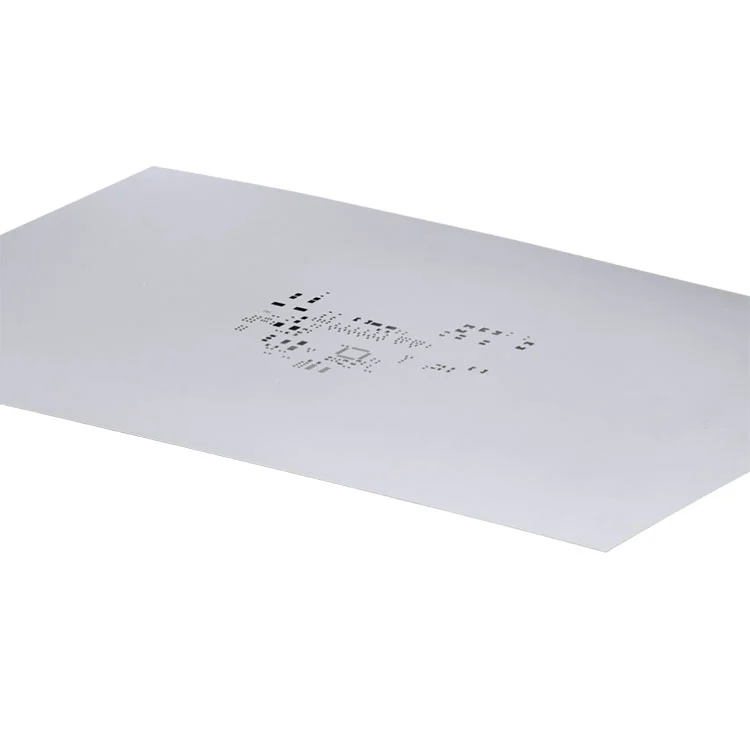

SMT stencil là một tấm kim loại được chế tạo chính xác được sử dụng trong giai đoạn in dán hàn của lắp ráp công nghệ gắn trên bề mặt. Nó chứa các khẩu độ được cắt bằng laze tương ứng chính xác với các miếng hàn trên bảng mạch in (PCB). Trong quá trình sản xuất, chất hàn dán được phủ lên bề mặt khuôn tô, cho phép lượng chất dán được kiểm soát đi qua từng khe hở và đọng lại trên các miếng PCB.
Độ chính xác của quá trình này ảnh hưởng trực tiếp đến tính toàn vẹn của mối hàn, độ chính xác của vị trí thành phần và độ tin cậy lâu dài của sản phẩm. Đối với các nhà sản xuất nhưCông ty TNHH Công nghệ Fanway Thâm Quyến, SMT stencils không phải là vật tư tiêu hao mà là công cụ chính xác giúp xác định độ ổn định của quy trình.
Quá trình in dán hàn là nguyên nhân gây ra hơn 60% lỗi SMT khi không được kiểm soát đúng cách. Một SMT stencil được tối ưu hóa đảm bảo:
Nếu không có SMT stencil được thiết kế tốt, ngay cả những máy gắp và đặt tiên tiến nhất cũng không thể bù đắp cho những sai sót khi in.
Giấy nến SMT được phân loại dựa trên cấu trúc, phương pháp lắp đặt và tình huống ứng dụng. Các loại phổ biến nhất bao gồm:
Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ của giấy nến, tính nhất quán khi in và hiệu quả làm sạch. Chất liệu được sử dụng rộng rãi nhất là thép không gỉ do độ bền và độ mịn bề mặt.
| Vật liệu | Thuận lợi | Trường hợp sử dụng điển hình |
|---|---|---|
| thép không gỉ | Độ bền cao, tường khẩu độ mịn | Sản xuất hàng loạt |
| Niken | Hiệu suất phát hành tuyệt vời | Các thành phần có độ cao cao |
| Thau | Chi phí thấp hơn | Sử dụng ngắn hạn |
Thiết kế stencil là sự cân bằng giữa kiểm soát khối lượng hàn và hiệu quả giải phóng dán. Các yếu tố thiết kế chính bao gồm:
Các nhà sản xuất tiên tiến nhưCông ty TNHH Công nghệ Fanway Thâm Quyếntuân theo hướng dẫn của IPC để đảm bảo hiệu quả chuyển giao dán tối ưu và khả năng lặp lại quy trình lâu dài.
| Loại khuôn | Độ chính xác | Trị giá | Khối lượng đề xuất |
|---|---|---|---|
| đóng khung | Rất cao | Trung bình | Sản xuất số lượng lớn |
| Không khung | Cao | Thấp | Sản xuất khối lượng trung bình |
| Nguyên mẫu | Trung bình | Rất thấp | Kiểm tra khối lượng thấp |
SMT stencils được sử dụng rộng rãi trong các ngành công nghiệp bao gồm điện tử tiêu dùng, điện tử ô tô, thiết bị y tế, hệ thống điều khiển công nghiệp và viễn thông. Bất kỳ ứng dụng nào yêu cầu lắng đọng dán hàn chính xác đều dựa vào SMT stencil được thiết kế phù hợp.
Từ góc độ EEAT, SMT stencils chứng minh:
SMT stencil dùng để làm gì?
SMT stencil được sử dụng để bôi chính xác chất hàn lên miếng PCB trước khi đặt linh kiện, đảm bảo các mối hàn đáng tin cậy.
Tại sao độ dày của SMT stencil lại quan trọng?
Độ dày của stencil kiểm soát khối lượng hàn; độ dày không chính xác có thể gây ra khuyết tật hàn hoặc cầu nối không đủ.
Loại SMT stencil nào tốt nhất cho sản xuất hàng loạt?
Giấy nến SMT có khung là tốt nhất để sản xuất hàng loạt do tính ổn định và độ lặp lại của chúng.
Bao lâu thì nên thay thế một chiếc SMT stencil?
Việc thay thế phụ thuộc vào cách sử dụng, tần suất làm sạch và chất lượng vật liệu, nhưng giấy nến chất lượng cao có thể tồn tại hàng chục nghìn chu kỳ.
Tiêu chuẩn nào hướng dẫn thiết kế SMT stencil?
IPC-7525 và IPC-A-610 là các tiêu chuẩn được công nhận rộng rãi hướng dẫn thiết kế khuôn tô và ứng dụng dán hàn.
