Kiểm tra PCB là một giai đoạn quan trọng trong sản xuất điện tử đảm bảo chất lượng, chức năng và độ tin cậy củaBảng mạch in(PCB). Kiểm tra có thể tìm thấy vấn đề kịp thời và giúp thiết kế giải quyết các vấn đề một cách nhanh chóng.PCBKiểm tra liên quan đến thử nghiệm bảng trần và thử nghiệm bảng lắp ráp.
Thử nghiệm PCB trần
Mục đích của thử nghiệm PCB để xác minh kết nối điện, cô lập và khiếm khuyết sản xuất.
Phương pháp kiểm tra PCB bao gồm:
Kiểm tra tính liên tục (thử nghiệm ngắn): Kiểm tra quần short ngoài ý muốn (ví dụ: dấu vết đồng chạm vào).
Kiểm tra cách ly (kiểm tra mở): Đảm bảo không có mạch mở (ngắt) trong dấu vết.
Kiểm tra quang học tự động (AOI): Sử dụng máy ảnh để phát hiện các vết trầy xước, sai lệch hoặc lỗi khắc.
Kiểm tra trở kháng: Quan trọng đối với các thiết kế tốc độ cao (ví dụ: RF, DDR) để đảm bảo trở kháng theo dõi phù hợp với thông số kỹ thuật.
Kiểm tra bảng lắp ráp
1. Kiểm tra mạch máu (CNTT-TT): CNTT là một thử nghiệm trực tuyến tự động để xác minh các thành phần, quần short, mở và giá trị. Thử nghiệm này chính xác có thể tìm thấy các vị trí lỗi, cho phép người lao động dễ dàng xử lý PCBA có vấn đề.
2. Thử nghiệm đầu dò của FILLING: Đây là một phương pháp hiệu quả về chi phí, thử nghiệm đầu dò di chuyển trên mạch mà không có đồ đạc tùy chỉnh. Nó phù hợp cho các yêu cầu thử nghiệm khác nhau thông qua sửa đổi phần mềm.

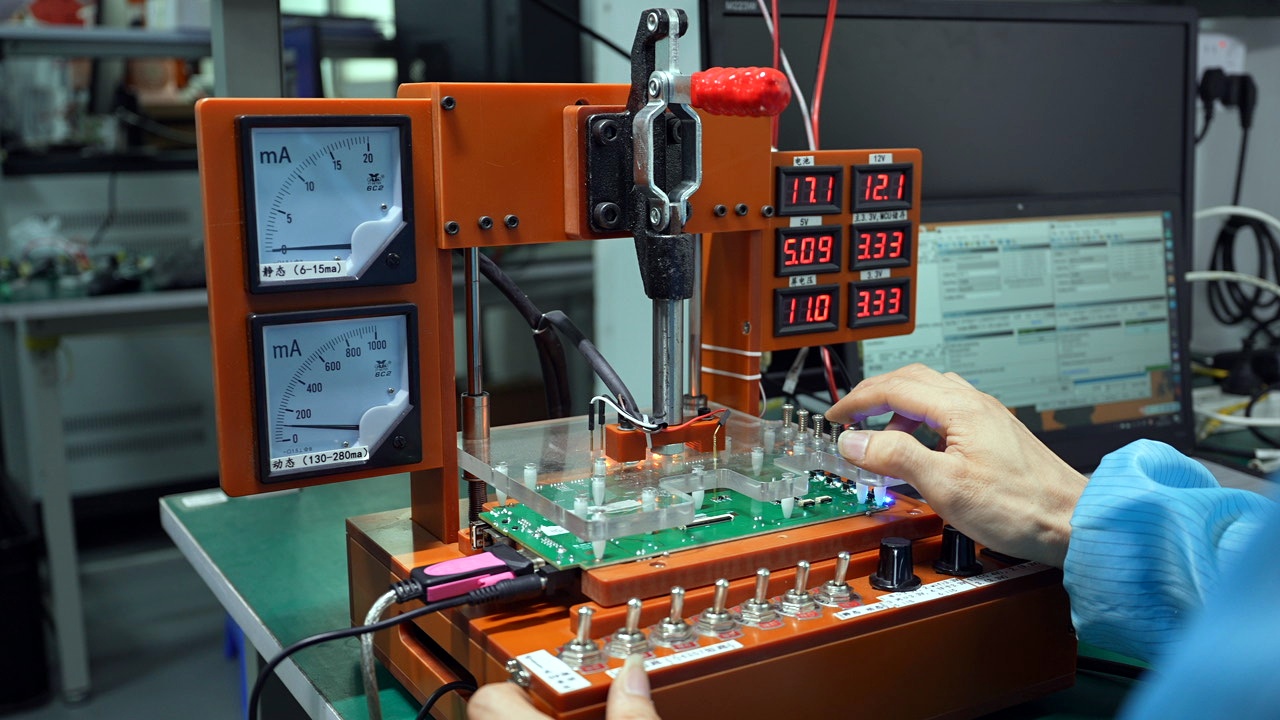

3. Kiểm tra chức năng: Nó yêu cầu thiết bị chuyên dụng và quy trình kiểm tra tùy chỉnh để xác minh chức năng PCB.
4
Thử nghiệm tia 5.x: Sử dụng tia X để kiểm tra các khớp ẩn (BGA, QFN), khoảng trống hoặc khuyết tật hàn.
Bất kể loại thử nghiệm điện tử nào bạn sử dụng, nó mang lại lợi ích cho bảng mạch in (PCB). Thử nghiệm trong giai đoạn thiết kế giúp các nhà thiết kế tránh các lỗi trong sản xuất hàng loạt, giảm chi phí, rút ngắn chu kỳ phát triển và tăng tốc sản xuất. Thử nghiệm toàn diện đảm bảo PCB đáp ứng tất cả các yêu cầu thiết kế điện, cơ học và kết cấu trong khi cải thiện độ tin cậy của sản phẩm.
Kiểm tra PCB rất quan trọng cho chất lượng sản phẩm. Tại Fanway, chúng tôi cung cấp một loạt các giải pháp thử nghiệm, bao gồm kiểm tra thành phần, kiểm tra tùy chỉnh. Liên hệ với chúng tôi hôm nay Nhận thêm chi tiết.
-
