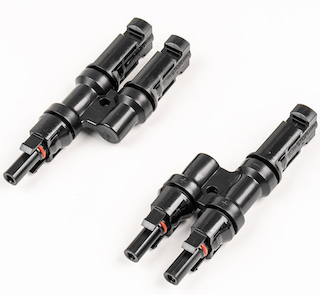

Bộ chuyển đổi song song 2 đến 1 bảng điều khiển năng lượng mặt trời T

Bộ điều hợp song song kết nối nhánh T 2 đến 1 của Bảng điều khiển năng lượng mặt trời T của Dsola là một công cụ được thiết kế chính xác để tối ưu hóa việc phân phối nguồn DC. Đầu nối nhánh T bảng điều khiển năng lượng mặt trời 2 đến 1 này được thiết kế để ổn định điện áp cao, cho phép người lắp đặt liên kết hai mô-đun hoặc chuỗi riêng biệt một cách dễ dàng. Bằng cách tập trung vào thiết kế nhỏ gọn, không cần dụng cụ, chúng tôi đảm bảo rằng việc mở rộng hệ thống hoặc thiết lập ban đầu của bạn vẫn an toàn và chịu được thời tiết, đáp ứng nhu cầu khắt khe của việc lắp đặt quang điện hiện đại.

Đặc tính sản phẩm

● Kết nối nhanh không cần công cụ
Cơ chế khóa nhanh tích hợp cho phép lắp ráp nhanh chóng. Đầu nối nhánh 2 đến 1 MC4 T dành cho mảng Bảng điều khiển năng lượng mặt trời này giúp loại bỏ nhu cầu sử dụng các công cụ chuyên dụng, tạo điều kiện cho việc lắp đặt nhanh chóng tại chỗ và điều chỉnh bảo trì dễ dàng.

● Bảo vệ thời tiết hạng nặng
Được thiết kế với mức chống nước IP67, các đầu nối sử dụng vòng đệm kín chất lượng cao để chặn độ ẩm và bụi. Điều này đảm bảo hiệu suất ổn định trong điều kiện ngoài trời khắc nghiệt, bao gồm mưa lớn, tuyết và môi trường có độ ẩm cao.

● Mất điện tối thiểu
Các tiếp điểm bên trong được làm bằng đồng đóng hộp có độ dẫn điện cao, đảm bảo liên kết có điện trở thấp. Điều này tối đa hóa việc truyền dòng điện từ các mô-đun của bạn sang biến tần, ngăn chặn sự tích tụ nhiệt và lãng phí năng lượng trong mạch.

● Khả năng chịu nhiệt bền chắc
Được chế tạo từ vật liệu PPO được gia cố, Bộ điều hợp song song đầu nối nhánh T của tấm pin mặt trời 2 đến 1 duy trì tính toàn vẹn về cấu trúc của nó trong phạm vi nhiệt độ rộng. Nó có khả năng chống bức xạ tia cực tím và lão hóa cao, đảm bảo tuổi thọ sử dụng phù hợp với tuổi thọ của các tấm pin mặt trời của bạn.

● Thiết kế nhỏ gọn tiết kiệm không gian
Cấu hình nhánh chữ T mỏng lý tưởng để sử dụng trong không gian chật hẹp, chẳng hạn như hộp nối hoặc đường ray lắp trên mái nhà đông đúc. Nó cho phép quản lý cáp có tổ chức mà không cần thêm số lượng lớn không cần thiết vào bố cục hệ thống.

Ứng dụng

Tối ưu hóa mảng quy mô lớn
Được sử dụng để nhóm các cặp mô-đun trong các trang trại năng lượng mặt trời gắn trên mặt đất để hợp lý hóa nguồn cấp dữ liệu chính cho bộ biến tần và cải thiện hiệu suất thu năng lượng tổng thể.

Hệ thống kết hợp chuỗi PV
Cần thiết để hợp nhất nhiều chuỗi trong các hộp tổ hợp, cho phép một số nhóm bảng điều khiển được kết nối nối tiếp cấp dữ liệu vào một đường dây phân phối DC duy nhất.

Tiện ích mở rộng và nâng cấp hệ thống
Một giải pháp lý tưởng để mở rộng mảng hiện có. Nó cho phép bổ sung các bảng mới mà không cần phải đại tu toàn bộ cơ sở hạ tầng hệ thống dây điện hiện tại.

Thiết lập di động và khẩn cấp
Cung cấp phương thức kết nối triển khai nhanh, đáng tin cậy để lắp đặt năng lượng mặt trời tạm thời ở những vùng sâu vùng xa hoặc các sự kiện ứng phó khẩn cấp khi thời gian là rất quan trọng.

Tại sao nên sử dụng đầu nối nhánh chữ T?

Lý do chính để sử dụng Bộ chuyển đổi song song đầu nối nhánh T 2 đến 1 của tấm pin mặt trời là để tăng tổng dòng điện của mảng năng lượng mặt trời trong khi vẫn giữ điện áp ổn định. Bằng cách kết nối song song các bảng, bạn có thể đáp ứng các yêu cầu sạc dòng điện cao của bộ điều khiển hoặc bộ biến tần pin cụ thể. Hơn nữa, các đầu nối nhánh chữ T giảm đáng kể số lượng cáp mở rộng và các đầu nối riêng lẻ cần thiết, giúp giảm thiểu các điểm hỏng hóc tiềm ẩn và giảm tổng chi phí cân bằng hệ thống (BOS).

Câu hỏi thường gặp

Hỏi: Tôi có thể sử dụng những thứ này để kết nối các tấm pin mặt trời có kích thước khác nhau không?
Trả lời: Chúng tôi khuyên bạn chỉ nên sử dụng các đầu nối này cho các bảng có mức điện áp giống nhau. Việc kết nối song song các bảng có điện áp không khớp có thể dẫn đến việc nguồn điện bị buộc quay trở lại mô-đun điện áp thấp hơn, gây thất thoát năng lượng và hư hỏng tiềm ẩn.

Hỏi: Những thiết bị này có tương thích với hệ thống 1000V và 1500V tiêu chuẩn không?
Trả lời: Có, bộ chuyển đổi nhánh chữ T của chúng tôi được thiết kế để hoạt động an toàn trong môi trường DC điện áp cao hiện đại, cung cấp khả năng cách điện hạng nặng cần thiết cho cả điện áp quy mô dân dụng và quy mô tiện ích.

Hỏi: Tôi có cần một công cụ đặc biệt để ngắt kết nối chúng không?
Trả lời: Mặc dù chúng khóa an toàn bằng tay để tránh tình cờ ngắt kết nối, nhưng chúng tôi khuyên bạn nên sử dụng công cụ cờ lê năng lượng mặt trời tiêu chuẩn để ấn các mấu khóa xuống để có thể tháo ra an toàn và dễ dàng trong quá trình bảo trì.

Thông số sản phẩm

HỆ THỐNG KẾT NỐI CHI NHÁNH SOLAR T
Dữ liệu kỹ thuật
Hệ thống kết nối				KẾT NỐI MC4		Vật liệu cách nhiệt		PPO
Đánh giá hiện tại				Được chứng nhận bởi 50A		Đầu nối phích cắm hệ thống khóa		Snap-in (chỉ MC4)
Điện áp định mức				1500V DC (IEC) 600V DC (UL)		Lớp ngọn lửa		UL94-HB / UL94-V0
Phạm vi nhiệt độ môi trường xung quanh				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Lớp an toàn		II
Mức độ bảo vệ, giao phối				IP67		Hệ thống liên lạc		MC Đa Lam
Điện trở tiếp xúc của đầu nối phích cắm				0,5mΩ		Loại chấm dứt Crimpen		uốn tóc bồng
Tài liệu liên hệ				Đồng, mạ thiếc		Kích thước cáp		2,5mm2, 4mm2, 6mm2
Lực chèn/Với lực rút				<50N/>50N		Bảo hành		25 năm
