Từ thiết kế PCB đến sản xuất hàng loạt, Fanway cung cấp các dịch vụ sản xuất PCB quay nhanh dưới dạng giải pháp một cửa để giải quyết các yêu cầu dự án đa dạng của bạn và đẩy nhanh thời gian tiếp thị của bạn.

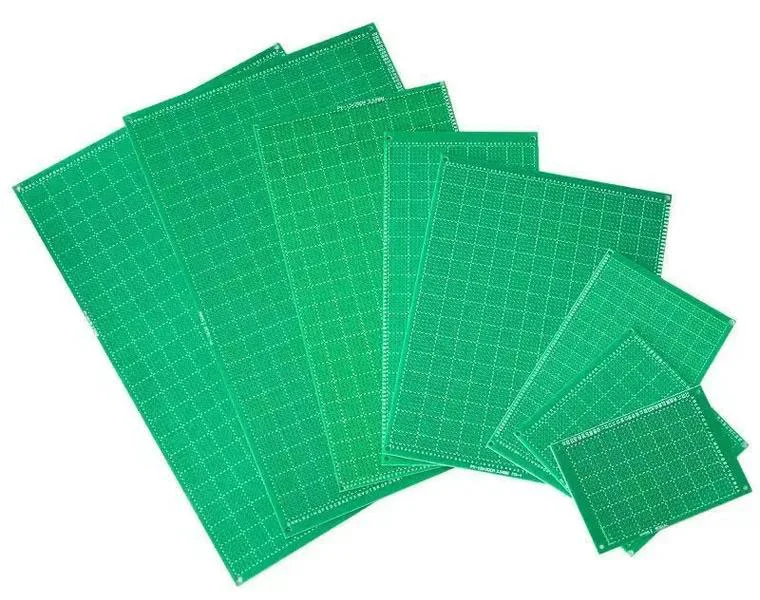

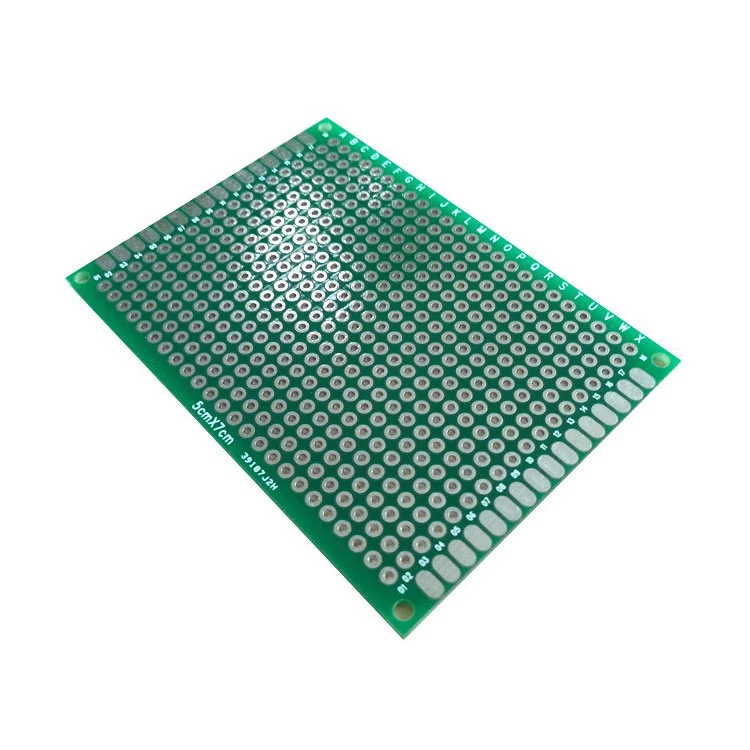

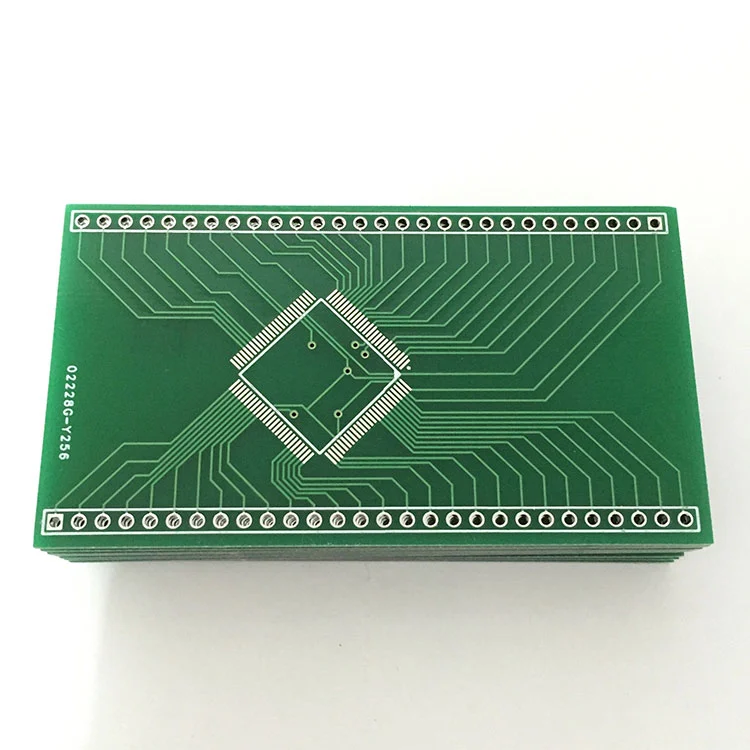

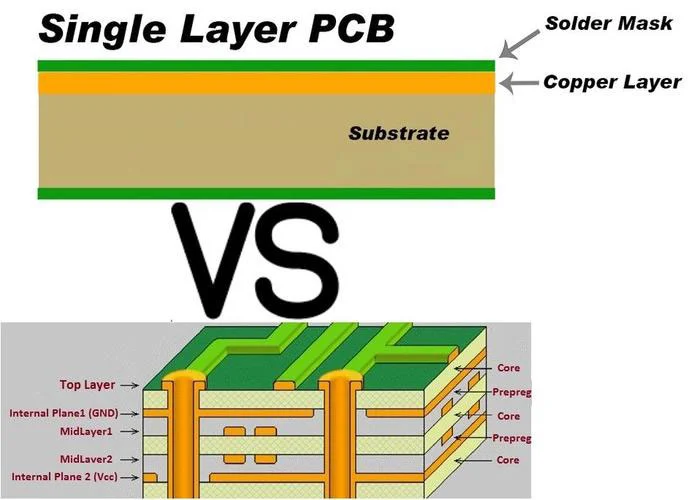

PCB một lớp, còn được gọi là bảng mạch in một mặt, là dạng thiết kế PCB đơn giản nhất. Nó bao gồm một lớp đồng dẫn điện duy nhất được dán lên một chất nền không dẫn điện (như FR-4), với các thành phần được gắn ở một bên và dấu vết được định tuyến ở phía đối diện. Giải pháp tốt nhất cho các mạch phức tạp thấp, nó được sử dụng rộng rãi trong thiết bị điện tử tiêu dùng, nguồn điện và kiểm soát công nghiệp do quy trình sản xuất nhanh và giá cả phải chăng.
PCB một lớp với chi phí vật liệu và chế tạo thấp hơn so với các thiết kế nhiều lớp.
Quá trình đơn giản làm giảm thời gian dẫn đầu vì không có cán và thông qua cần khoan.
Rủi ro tối thiểu của sai lệch lớp.
24/7 chuyên gia trực tuyến luôn sẵn sàng hỗ trợ bạn.
| Tham số | Phạm vi điển hình |
| Độ dày bảng | 0,4mm đến 3,2mm |
| Độ dày đồng | 1/2 oz đến 3 oz |
| Chiều rộng dấu vết tối thiểu | 0,2mm (8mil) |
| Lỗ khoan tối thiểu | 0,3mm (12mil) |
| Bề mặt hoàn thiện | Hasl, osp, enight |
| Nhiệt độ hoạt động | -50 ° C đến +105 ° C (phụ thuộc vào vật liệu) |
| Thuận lợi | Giới hạn |
| Chi phí cực thấp | ❌ Không có nhiều lớp hoặc thông qua hỗ trợ |
| ✔ Dễ dàng sửa chữa/sửa đổi | ❌ Mật độ định tuyến hạn chế |
| ✔ Thời gian quay vòng nhanh | Không phù hợp với các thiết kế tần số cao (> 100 MHz) |
| ✔ Nhẹ và nhỏ gọn | ❌ Hiệu suất nhiệt thấp hơn |
Chuẩn bị vật chất:Laminate đồng một mặt.
Khắc:Loại bỏ đồng không mong muốn để tạo thành dấu vết.
Khoan:Tạo lỗ cho các thành phần xuyên lỗ.
Solder Mask & Silkscreen:Áp dụng lớp phủ bảo vệ và đánh dấu.
Bề mặt hoàn thiện:Tùy chọn bao gồm HASL (cấp độ hàn không khí nóng) hoặc OSP.
Điện tử tiêu dùng:Máy tính, đèn LED, đồ chơi.
Hệ thống điện:Bộ chuyển đổi AC/DC, rơle.
Kiểm soát công nghiệp:Cảm biến, bộ điều khiển động cơ.
